PML-1101磁力鎖

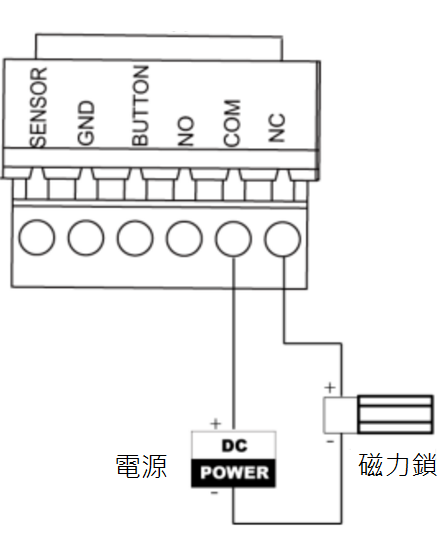

PML-1101磁力鎖接線圖
具門位監視點，電源及狀態指示燈，開門時間延遲調整 一組NO及NC接點
A. 需使用至少電流達 0.5 安培以上的電源供應器。
B. 黑接電源負極
C. 紅接電源正極
D. 檢查短路插銷片是否選在直流 12 伏特處。 (出廠值為12V)
送電後,鎖要一段時間才會吸住，可能為延遲計時器旋鈕調太長,請逆時針調回。    陽極鎖DA64NS接線圖：
  陽極鎖(斷電開) 型號：DA-64A / D 電源輸入：DC11V~DC16V 具電子電路開關按鈕，可調節時間選擇開門及監視點 電源指示燈 / 適用緊急門、玻璃門、木門 尺寸：長204 × 寬33 × 深45 mm
陽極鎖(遙控功能)(斷電開) 附2個發射器 型號：DA-64RA / D 具有學習按鈕，可儲存40只滾碼式發射器(PTX-201DF) 遙控距離可達10公尺 / 電源輸入：DC11V~DC16V 具電子電路開關按鈕，可調節時間選擇開門及監視點 電源及狀態指示燈 / 適用緊急門、玻璃門、木門 尺寸：長204 × 寬33 × 深45 mm

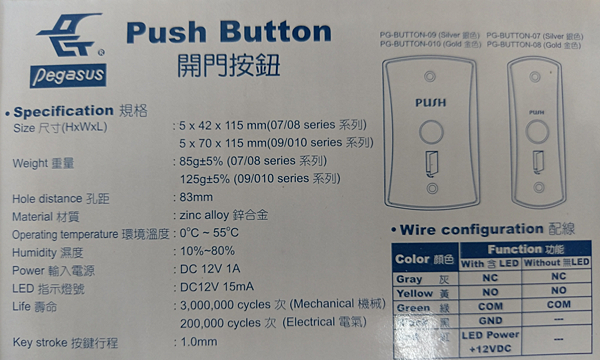

陽極鎖(送電開) 型號：DA-64NS 電源輸入：DC12V 具電子電路開關按鈕，可調節時間選擇開門及監視點 電源及狀態指示燈 / 適用緊急門、玻璃門、木門 尺寸：長204 × 寬33 × 深45 mm      開門按鈕 PG-BUTTON-09
 灰 nc
黃 no
綠 com
黑 gnd
紅 led 電源 +12v
 |
|
|
