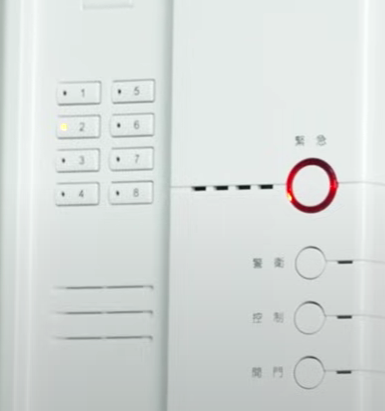

按鍵及指示燈說明：

    名稱         指示燈功能

  緊急鍵          緊急求救

  警衛鍵        留言指示燈

  控制鍵          門位指示2

  開門鍵          門位指示1

操作：

開門：

訪客呼叫後，按 “ 開門 ”鍵即可開門(訪客未呼叫按無效)

門打開後相對應的開門指示燈即亮起。

呼叫警衛(配合HA-18G使用時)

按 “ 警衛 “鍵即可呼叫警衛，拿起話筒即可對講

室內機互相呼叫(室內分機配合IC-08執行互呼功能時)

按相對應的多功能鍵即可呼叫其他室內機，

受呼叫之室內機產生音樂聲，拿起話筒即可對講。

緊急求救：

按 “緊急 “鍵即送出求救訊號

與警衛總機HA-18G配合使用時HA-18G即可收到訊號，亦會送出回應訊號，

本機收到回應訊號後，回應指示LED即亮起，代表傳輸成功(二秒鐘內完成)

 IC-08使用別墅模式時，所有室內機均會有警報聲。

若不小心按到緊急，響一段時間就會停止

也可以呼叫每個樓層，呼叫完後會停止響鈴

或按控制鍵→ 12321→按控制鍵→逐層解除警報聲

接聽：

振鈴聲響後

(訪客、警衛室、室內機互相呼叫之振鈴聲皆不相同)

拿起話筒即可對講。

控制：

停止鈴聲(配合HA-2048系統室內主機當副機使用，停止主機鈴聲)

當HA-2048室內主機鈴響時，按下 ”控制 ”鍵即可停止主機鈴響。

留言：

當留言指示燈亮起，

代表警衛有事找您，請按 “ 警衛 ”鍵回撥，即可消除燈號

編號設定：

HDP-81B背後之J1為編碼設定，

將短路剪掉代表1、2、4不剪代表0，

所有剪斷的數字加起來即本機之編號。

 1到7對應相對應之按鍵  0對應8的按鍵

安裝說明：

預埋盒尺寸 單聯盒

預埋盒底部高度 140mm

接線

CN1：Ｃ（棕）：數位傳輸

　　　＋（紅）：＋12~13.5V

　　　Ｒ（橙）：收話

　　　Ｔ（黃）：發話

　　－（綠）：共線
