IC-08 對講機介面器

規格

1. 以數位方式連接主機及（四戶OR八戶）室內機

2. 聲音切斷RELAY：收到訊號時搭上RELAY 2分鐘

3. 編碼：0~31，5 bit

4. 功能：作各種訊號之轉送

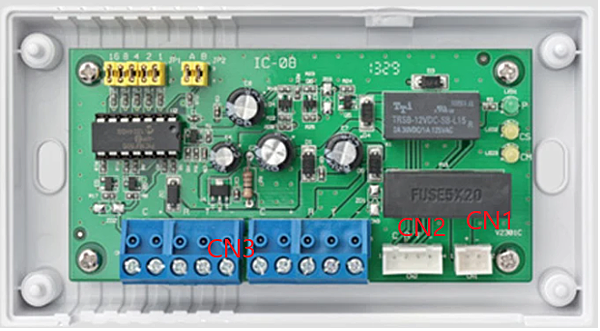

接線

  CN1：電源輸入

　　　　　＋（紅）：DC ＋

                                                         －（綠）：共線

  CN2：接幹線（HAC-1，HAC-2）

                                                                                Ｃ（棕）：訊號傳輸

                                                                                Ｒ（橙）：受話

                                                                                Ｔ（黃）：發話

                                                                                －（綠）：共線

CN3，CN4：接住戶端（HA-81，82，83，HA-25）

                                                                                        Ｃ（棕）：訊號傳輸

                                                                                        ＋（紅）：DC15V 供應給室內機

                                                                                        Ｒ（橙）：受話

                                                                                        Ｔ（黃）：發話

                                                                                        －（綠）：共線　

調整

J1：本界面卡編號，插上代表零，拔除代表1或2，4，8，16。

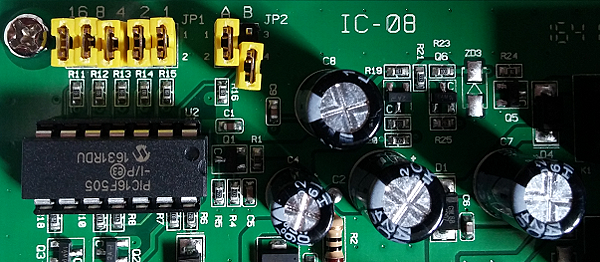

透天型

JP2插pin

 HA系列 Jump B 不插

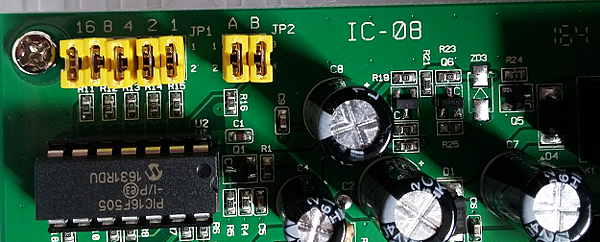

HDP系列 Jump AB 全插


大樓型

Jump AB全拔
