TS-280AP電話廣播中繼器
 調整鈕 ：
PHONE 調整鈕
可調整電話廣播時的音量大小
CHIME 調整鈕
可調整前後奏音的音量大小
DELAY 調整鈕
可調整「啟動後」至「前奏第一音響出」的延遲時間
電源開關：
開在「ON」時，
是全天候的開機狀態。
開在「AUTO」時是自動狀態， 不用時，會自動關閉電源，電話廣播時，會自動開啟。

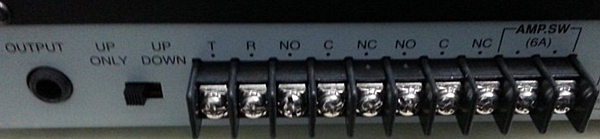

 背面接點：
T、R接點 ：
就是由這兩個接點，來連接總機的外線迴路接點
2及3.兩組乾接點：
提供2組NC、NO的乾接點
當電話廣播啟動時
這2組乾接點會同時動作 SW(6A)：
提供1組大電流開關通常也是拿來控制廣播主機的電源
「UP ONLY」、「UP DOWN」開關：
是讓人選擇 ，電話廣播啟動或廣播結束，都有提示的前奏音，
或者，只有電話廣播啟動才有，結束時沒有。
OUTPUT的輸出孔
用來連接電話廣播器及廣播主機
|
規格
- 輸入：TR與電話(總機)PBX連線
- 前奏音頻率：440,554,659,880Hz(可選擇後奏音消除)
- 前奏音/廣播 音量可調
- 延遲時間：0.3-8秒可調
- 輸出電平：0.3mv/10K歐姆
- 輸出接點：
- NC,C,NO*2組(1A)
- AMP.SW*1組(5A)
- 電源：AC110V/60Hz(規格品)或DC24V
- 消耗電力：10W
- 尺寸 mm：482W*44H*320D
- 可搭配機櫃使用
