大華融合CVI DVR警報接腳

單硬碟：2路   ipcam
型號：D2014LS        325×255×55mm      1路聲音 輸入       1路聲音輸出
型號：D2018LS        325×255×55mm      1路聲音 輸入       1路聲音輸出
型號：D2016LS        325×255×55mm      1路聲音 輸入       1路聲音輸出


雙硬碟：2路   ipcam
型號：D2024LS        375×285×55mm      4路聲音 輸入    1路聲音輸出
                                                                   警報輸入4路    繼電器輸出3


型號：D2028LS        375×285×55mm      4路聲音 輸入    1路聲音輸出
                                                                   警報輸入8路    繼電器輸出3


型號：D2026LS        375×285×55mm      4路聲音 輸入    1路聲音輸出
                                                                   警報輸入16路  繼電器輸出3

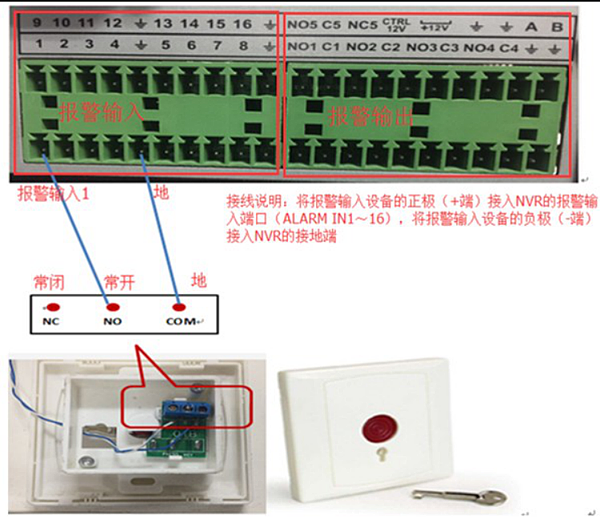

雙硬碟16路警報接腳圖   (單硬碟DVR無警報接腳)
圖上從所示1，2，3，4，5，6，7，8，9，10，11，12，13，14，15，16，

對應警報輸入ALARM1～ALARM16

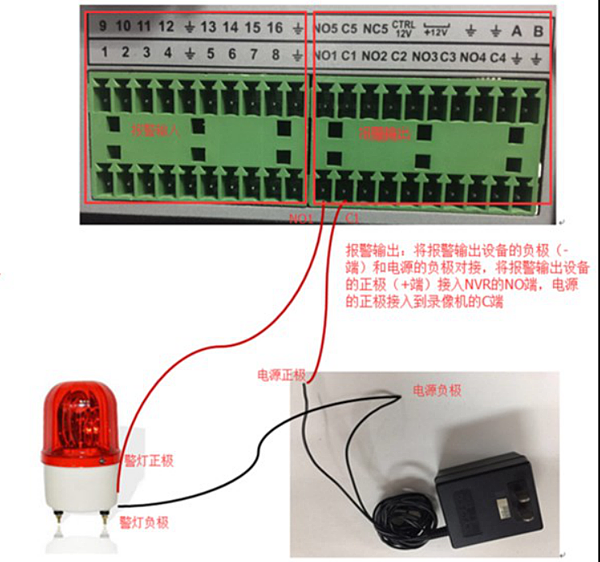

NO1 C1，NO2 C2，NO3 C3，為三組常開聯動輸出

   外部警報設備需有電源供電。

   為避免超載而損壞主機，連接時請參閱繼電器相關參數，相關的繼電器參數見附表。





警報輸出端繼電器參數




觸點材料

銀

額定值

（電阻負載）

額定開關容量

30VDC 2A, 125VAC 1A

最大開關功率

125VA 160W

最大開關電壓

250VAC, 220VDC

最大開關電流

1A









手動警報輸出

DVR操作：
主選單→手動→警報輸出→開    關     自動

手機操作：

進入實時監控

→滑動下方選單找到類似燈泡圖案(調色盤圖示左邊)點選進入

→按一下即可開啟或關閉
