操作：

開門

訪客呼叫後，按 “ 1 ”鍵即可開門

(訪客未呼叫按無效)門打開後相對應的開門指示燈即亮起。

控制監視器(與HMR-81A或HMR-91配合使用時)

按 “4“鍵或室外機呼叫本機，

監視器即自動亮起再按一次 “4“鍵或30秒鐘後監視器即關閉。



選台(安裝HVC-1與HMR-81A或HMR-91配合使用時)

按 “ 3 “可循環選擇畫面。



呼叫警衛(配合HA-18G使用時)

按 “ 5“鍵即可呼叫警衛，拿起話筒即可對講。



室內機互相呼叫(室內分機配合IC-08執行互呼功能時HDP-83D才有此功能)

按 “ 6“鍵後 “ 6“鍵上的LED即亮起，此時多功能接鍵即進入互相呼呼模式，

再按相對應的多功能鍵即可呼叫其他室內機，

拿起話筒即可對講受呼叫之室內機即產生音樂聲，相對應之LED閃爍。



緊急求救

按 “ E“鍵即送出求救訊號

與警衛總機HA-18G配合使用時HA-18G即可收到訊號，亦會送出回應訊號，

本機收到回應訊號後，回應指示LED即亮起，代表傳輸成功(二秒鐘內完成)。

做互相呼叫使用時，所有室內機均會有警報聲，且顯示那一台室內機求救。



接聽

振鈴聲響後(訪客、警衛室、室內機

互相呼叫之振鈴聲皆不相同)拿起話筒即可對講。



強制開門

按下” 2 ” 鍵 3秒即可強制開啟HAC-1門位指示燈2號大門。

編號設定：

HDP-83背後之JP2為編碼設定，短路代表0，開路代表1、2、4，

所有開路的數字加起來即本機之編號。



防盜部份

1. 將按鍵轉換成保全功能

     1. 按功能鍵“6”(F)（別墅型請按設定鍵），

     功能指示燈慢閃，即將按鍵換成保全功能。

      2. 按取消鍵“4”或每操作完一個指令即回復成對講功能。



2. 設定／解除保全功能

1.設定保全功能：

按功能鍵“6”（別墅型請按設定鍵）。功能指示燈慢閃，

以下之保全功能操作須在此狀態下才有作用，

輸入設定碼(出場設定值12321)，功能指示燈熄滅。



2.解除保全功能：

按功能鍵“6”（別墅型請按設定鍵），

功能指示燈慢閃，輸入設定碼(12321)即可解除。



3.反脅迫功能：

按功能鍵“6”（別墅型請按設定鍵），功能指示燈慢閃，

輸入設定碼(12323)即可發出脅迫訊號到管理總機。



3. 防盜功能

１. 工廠出廠值：

設定／解除密碼為「１２３２１」，

出／入門有延遲時間「４５秒」，

喇叭警報時間「３０秒」，

具來客報知功能，無錯碼限次，

入侵１有延遲，入侵２，３，４無延遲，

反脅迫碼「１２３２３」，所有入侵警戒致能，解除警戒狀態。



２. 進入警戒：

按設定密碼「１２３２１」，此時功能指示燈快閃，系統進入警戒中



●　進入警戒後須於出門延遲時間內鎖好大門外出，

     否則會觸發警報，在出門延遲時間到時，

    若大門（即入侵１設定為延遲警報）為開著的話，

    會立即發警報提醒。

   其他區域若開著不會警報，但關閉再打開則警報。



　●　進入警戒後，如某警戒區進入警戒，

         則其對應之入侵LED燈會一直輪流閃爍。

　●　密碼錯時，按下取消鍵，重復操作。

　●　如有設定錯碼限次３次，則密碼錯誤達３次後，

         將停止接受密碼輸入。

　　　必須等待五分鐘後，才可再輸入密碼。



３. 解除警戒：

再按一次密碼，此時功能指示燈滅，解除警戒，同時結束保全功能。

●　務必於入門延遲時間內解除警戒，否則會觸發警報。

●　密碼錯時，按下取消鍵，重復操作。

●　如有設定錯碼限次３次，則密碼錯誤達３次後，將停止接受密碼輸入。

　　　必須等待五分鐘後，才可再輸入密碼。

　註：按反脅迫碼亦可解除警戒狀態，但會傳送反脅迫信號出去30秒。



４. 緊急、瓦斯區域：

為24小時偵測，無論設定與否，均在警戒中。



５. 更改密碼：（需在解除警戒狀態下操作，出廠值12321）

  (1) 按功能鍵“6”（別墅型請按設定鍵），

         直到聽到一特殊響聲為止，功能指示燈慢閃。

 （2） 按下「輸入鍵“5”」後，

          入侵３及入侵４LED燈亮起，進入更改模式。



 （3） 鍵入原始密碼後，按下「輸入鍵“5”」後，

           入侵３熄滅，入侵4LED保持。

（4） 輸入新密碼後，按「輸入鍵“5”」

          入侵２LED閃爍之次數和新密碼之位數相同。

（5） 再鍵入新密碼一次，按「輸入鍵“5”」。

（6） 全部動作正確，則更改密碼成功。

 ●   密碼最大長度為10位數，由1.2.3數字去做變化。

 ●   有上述任何操作錯誤，或按下取消鍵即自動脫離更改密碼狀態。

 ●   您可以不等入侵2 LED閃爍完畢，即鍵入密碼，以加快密碼之輸入速度。



6. 設定反脅迫碼：（需在解除警戒狀態下操作，出廠值12323）

（1）     按功能鍵“6”（別墅型請按設定鍵），

              聽到一特殊響聲為止，功能指示燈慢閃。

（2）     按下「輸入鍵“5”」後，入侵３及４LED燈亮起，

              進更改模式。

（3）     鍵入原始反脅迫碼後，按下「輸入鍵“5”」，

             入侵3LED保持入侵４LED熄滅。

（4）     鍵入新反脅迫碼後，按「密碼更改鍵」

              入侵2 LED閃爍之次數和新反脅迫碼之位數相同。

（5）     再鍵入新反脅迫碼一次，按「輸入鍵“5”」，

              入侵１LED閃爍之次數和反脅迫碼之位數相同。

（6）     全部動作正確，則更改反脅迫碼成功。



●   反脅迫碼最大長度為10位數，由1.2.3數字去做變化。

●   有上述任何操作錯誤，

      或按下取消鍵即自動脫離更改反脅迫碼狀態。

●   您可以不等入侵１LED閃爍完畢，

     即鍵入反脅迫碼，以加快反脅迫碼之輸入速度。



7. 更改參數及來客報知設定：（需在解除警戒狀態下操作）

（1）             按功能鍵“6”（別墅型請按設定鍵），

                      直到聽到一特殊響聲，功能指示燈慢閃。

（2）             按下「輸入鍵“5”」後，入侵３及４LED燈亮起，進更改模式。

（3）             鍵入特定密碼（更改參數密碼）

（4）             再按下「輸入鍵“5”」，即完成更改參數設定。

●　 更改參數密碼：

  取消報知：1213 1211

來客報知：1213 1212

 ●   有上述任何操作錯誤，或按下取消鍵即自動脫離更改參數狀態。

8. 禁能／致能／延遲設定入侵區域：（需在解除警戒狀態下操作）

（1） 按住功能鍵“6” （別墅型請按設定鍵），

          直到聽到一特殊響聲為止，功能指示燈慢閃。

（2） 按下「輸入鍵“5”」後，入侵３及４LED燈亮起，進更改模式

（3） 鍵入「12131311」，再按下「輸入鍵“5”」，此時四區燈號顯示


  原設定狀態：
　　 禁能：燈熄　　　　

        致能：燈快閃　　　

        延遲：燈慢閃

（4） 再按下「輸入鍵“5”」，除入侵１維持原亮燈形式外，其餘燈熄。

（5） 依照如下之定義，選擇標／致能／延遲設定第一區：
　     按鍵１：致能無延遲　　　按鍵２：致能有延遲　　　按鍵３：禁能

（6） 按鍵後，再按下「輸入鍵“5”」完成第一區之設定。

                  接著入侵２依第二區之設定值亮燈。

（7） 重覆步驟４及步驟５完成全部四區之設定。



●          有上述任何操作錯誤，或按下取消鍵即自動脫離更改禁致能狀態。

9.由外部設定鎖消除警報或解除警戒：
由外部設定鎖、輸入密碼或反脅迫碼皆可消除警報聲並結束保全功能。

此三種消除警報聲的方式，有如下細部的不同：

（1） 輸入密碼：會同時重置LED燈號及解除連線外送之警報訊息

（2） 外部設定鎖：會清除連線外送之警報訊息，

          但先前造成警報之LED會閃爍。

（3） 輸入反脅迫碼：只有警戒狀態中才有作用。

         效果如同輸入密碼解除警戒，

           但會傳出反脅迫信號出去30秒



10.其他－功能及特點介紹：

（1） 以數位傳輸輸出五種訊號，

        分別為盜警、火警、緊急、綜合警報及開／關機指示等，

             可與Home-9000、HT-889 B或其他中央監控系統整合。

（2） LED燈顯示，易看易懂。

（3） 三位數簡碼，更容易記憶及操作。

（4） 密碼具斷電記憶功能，設定操作簡單。

（5） 可外加反彈式設定鎖。

（6） 可與對講機、電視對講機搭配裝置。

（7） 來客報知：在解除狀態時，第一區可當來客報知區，

          發出DING-DONG聲。

（8） 電鈴功能：可外接按鈕作門鈴使用。

（9） 可由面板入侵１～４之LED燈了解區域迴路是否正常，

            如LED燈亮表該區迴路有問題

        （門或窗戶未關好，請排除後再設定），LED燈不亮表正常。



（10）     具有來客報知（DING-DONG）、

             盜警（警報聲）、火警（長笛聲）、

            緊急（警鳴聲）四種音效，便於分辨警報狀況



（11）     具有防破壞功能。當防災主機被拆除時，會自動警報

（12）     主機備有記憶裝所，所有數值不因停電而消失。

               若密碼遺忘時，需由本機內設之

         　「技術專用碼」消除並恢復為工廠值。

（13）     電源接通約１～２秒鐘後，系統才開始動作及偵測。

（14）     所有警戒點，包括入侵，火警，瓦斯及緊急鈕，

               皆採取「邊緣觸發」方式動作。

（15）     入侵警報時，對應之入侵點會恆亮；

               發生後，該入侵點燈號一直閃爍，

              直到按下密碼解除為止。即使斷電再復電亦會保持先前之狀態。

（16）     技術專用碼：１２１３　１２３１　１２３３。

               於解除警戒狀態下，用來恢復工

廠出廠值。方法為：「密碼更改鍵＋技術專用碼＋密碼更改鍵」。



11.系統保留碼

           下列密碼為系統保留碼，請勿使用



取消報知	1213 1211
來客報知	1213 1212
無錯誤碼限次	1213 1111
錯碼限次3次	1213 1113
技術專用碼	1213 1231 1233





※HDP-83A為大樓型設定鍵為 ” F鍵 ”。

※HDP-83D為別墅型設定鍵為機器下方黑色小按鈕 ” 設定鍵 ”

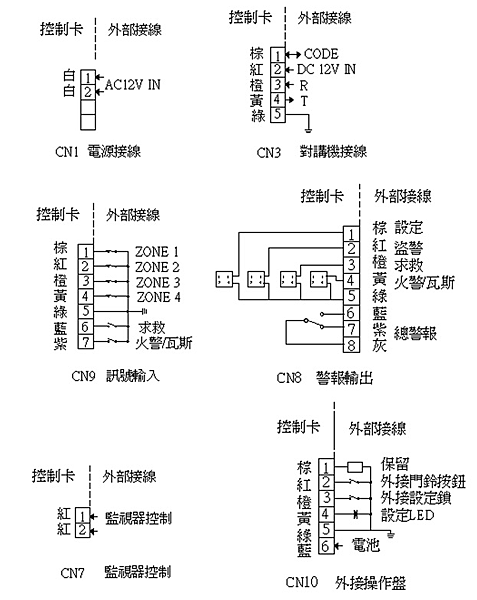

新版

附3、5 、6、7排線

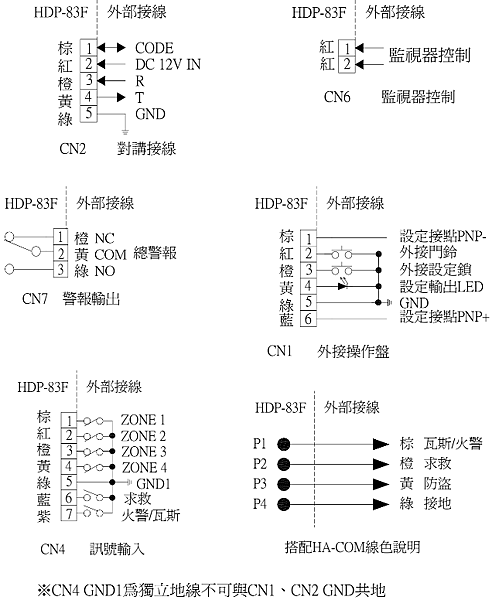

之前版本：
