對講中繼器 UHB-900 說明書

使用電源：DC 12V/30mA

          UHB-900  RS485終端電阻選擇(預設不裝,有需要時安裝)



    S2：裝上針排帽有終端電阻 / 移除針排帽無終端電阻


UHB-900  RS485電位參考選擇(預設不裝,S1 ,S3須同步移除或安裝)

  S1：裝上針排帽有參考 / 移除針排帽無參考

        S3：裝上針排帽有參考 / 移除針排帽無參考



註1: 電鎖電源須外加(視該電鎖規格),電鎖配線請參閱UHB-901使用手冊｡

註2: 門口機影像訊號須獨立配線,至室內分機端｡

註3: 配線請參閱住戶端配線圖｡

(按右鍵在新分頁中開啟影像)

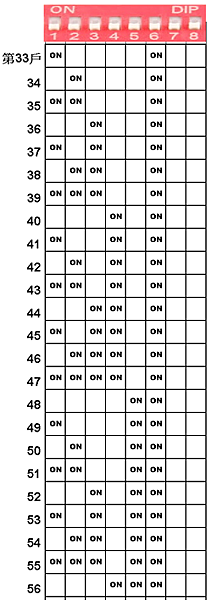

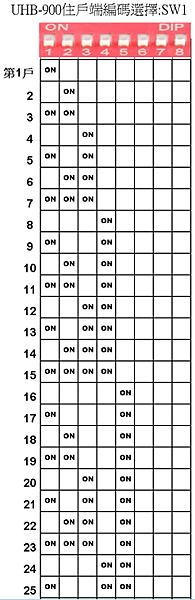

UHB900住戶編碼

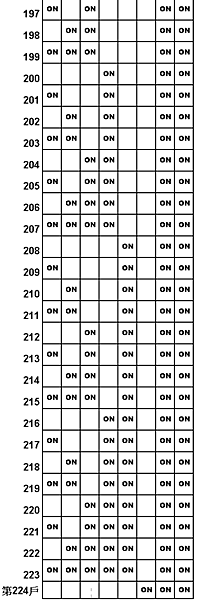

依此類推到
