 備註：
1. 門位燈號 1~3 分別代表第1 台 UHB-901、第 2 台 UHB-901、公共門位狀態。
2. 與免持機種(型號為 UHB-3xx 系列)搭配使用時，
請確認本機軟、硬體版本為 V2.0 以上版本並配 合電路參數修正。
V1.xx 與 V2.xx 版本機型不可混合搭配使用。

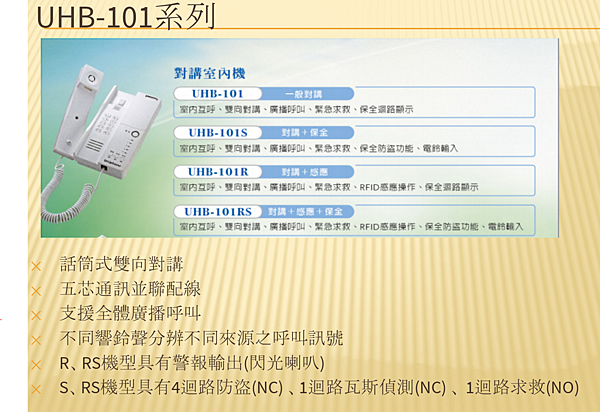

【通用功能操作】
對講：
<接聽>
聽到鈴聲後，拿起話筒即可對講；同時顯示呼叫方燈號。
<室內機互相呼叫>
拿起話筒，在數字鍵按下室內機號，對方鈴響接起即可對講，同時該被叫室內機燈號亮；
呼叫方可掛斷雙方通話。
<門口機進線呼叫>
聽到門口機進線鈴聲響起，拿起話筒，即可與門口機通話；通話完畢，室內機掛回聽筒，
可掛斷門口機通話。
<呼叫門口機>
拿起話筒，按下【呼叫】鍵，即可直接對門口機通話(廣播)；通話完畢，室內機掛回聽筒，
可掛斷門口機通話。
拿起話筒，按下【呼叫】鍵僅可對 1 號門口機通話 或按下
【控制】鍵 + 11，即可對 1 號門口機通話
【控制】鍵 + 12，即可對 2 號門口機通話
若需開門，需由門口機通話者按下通話鈕進線，室內使用者才可按下 【開門】鍵以開啟該門電鎖。
<呼叫警衛室> 搭配 UHB-910
( 主系統裝置為聯盟 PBX) 拿起話筒，按下 08+【呼叫】鍵可直接呼叫警衛室 。
( 主系統裝置為他牌 PBX) 拿起話筒，按下 08+ 0~9 號碼(最多 8 碼)+【呼叫】鍵可直接呼叫
警衛室或戶戶對講(本操作亦適用搭配聯盟 PBX) 。
<警衛室進線呼叫> 聽到進線鈴聲響起，拿起話筒，即可通話；
通話中按【開門】鍵即可開門 通話完畢，
室內機掛回聽筒，可掛斷通話。
若來電無人接聽，來信燈將持續綠燈閃爍，
直到用戶回撥警衛室。
開門：
<門口機進線>
與門口機通話中，按下 【開門】鍵，即可開啟該門電鎖(1號/2號 門電鎖)。
門開後則該相應開門指示燈號亮，門關閉則燈滅。
門口機未進線開門：
拿起話筒，按【控制】鍵 + 21，可開啟 1 號門電鎖；
按【控制】鍵 + 22，可開啟 2 號門電鎖。
廣播：
<指定室內機廣播>
拿起話筒，在數字鍵按下 00+室內機號(1~7)，被叫方喇叭開啟，在話筒說話，於被叫方喇叭播
出，被叫方拿起話筒即可對講，同時該被叫室內機燈號亮；呼叫方可掛斷雙方通話。
<全體室內機廣播>
拿起話筒，在數字鍵按下 00+99，全體室內機喇叭開啟，在話筒說話，於全體室內機喇叭播
出，任一室內機拿起話筒即可對講，呼叫方可掛斷雙方通話。
緊急求救：
按下緊急鈕，送出緊急信號，主機警報音響起；解除警報音，按下數字鍵0951，即可解除主
機警報。
【特別機型功能操作】
A、接收來自門口機Mifare 感應卡片操作：
HB-101R型、HB-101RS 型 (須搭配HB-501R型門口機)
<輸入Mifare卡號>
拿起聽筒，按下數字鍵0911，室內機右上方複合燈號橘燈閃爍，此時1號門口機燈號開始閃
爍等待輸入Mifare感應卡片，等待輸入第1張卡片等待時間為120秒，之後輸入每張卡片間
隔60秒，逾時自動結束操作。
<刪除Mifare卡號>
拿起聽筒，按下數字鍵0931，室內機右上方複合燈號橘燈閃爍，此時表示開始刪除記憶體內
卡號，刪除完成，複合燈號橘燈熄滅。
<開啟門電鎖>
HB-101R型：以合法RFID卡片在門口機感應，即可開啟門電鎖。
HB-101RS型：
保全解除中，以合法RFID卡片在門口機感應，三秒內未按下門口機通話鈕，即可開啟門電鎖。
保全設定中，以合法RFID卡片在門口機感應，先解除保全，後自動開啟門電鎖。
B、保全操作： HB-101S型、HB-101RS型
<設定保全>
1. 按鍵輸入 0951 碼，設定保全警戒。
2. 以外接設定裝置操作保全設定。
3. HB-101RS搭配HB-501R型門口機，先以合法RFID卡片在門口機感應，聽到確認音後，
3秒內按下門口機通話鈕，設定保全警戒。
<解除保全>
1. 按鍵輸入 0951 碼，解除保全警戒。
2. 以外接設定裝置操作解除保全設定。
3. HB-101RS搭配HB-501R型門口機，以合法RFID卡片在門口機感應，先解除保全設定，
，後自動開啟門電鎖。
<解除警報>
1. 按鍵輸入 0951 碼，解除保全警報。
2. 以外接設定裝置操作解除保全警報。
3. HB-101RS搭配HB-501R型門口機，以合法RFID卡片在門口機感應，先解除保全警報，
，後自動開啟門電鎖。
<燈號指示>
警報時，複合燈號紅燈閃爍，該異常迴路燈亮，解除後燈號維持記憶2分鐘，停止閃爍。
<門鈴>
門鈴輸入點觸發時，發出門鈴聲。
 S4 ：安裝在獨棟透天住宅，僅作為主機時才短路，其餘室內機不須短路， 若全為UHB-101 標準型或 UHB-201 標準型(未安裝 R、S、RS 等功能型室內機)， 則任選1台將 S4短路做為主機用。 ※安裝在獨棟透天住宅中，機型附加碼為R、S、RS 等功能型室內機， 僅能安裝1台作為主機用，並將 S4 短路，其餘室內機則選用標準型。  ※ P4 防盜迴路信號說明：
T1~T4：防盜迴路 1~4，接防盜感應器材 NC 迴路乾接點。
FIRE：火災/瓦斯 立即警報迴路(又稱 24 小時迴路)，
接火災/偵煙 /差動/瓦斯 等相關防火感知器材 NC 迴路乾接點。
EMG：緊急 立即警報迴路(又稱 24 小時迴路)，
接緊急按鈕或無線緊急按鈕等相關器材 NC 迴路乾接點。
SET IN：外接設定解除迴路 NO 型乾接點，為暫態動作，每短路再開路一次，
即變更設定解除狀態，此種方式可同時並接多種裝置使用，
如：單機式讀卡機、遙控器、互控鎖等。
DR IN：二次鈴輸入接點 NO 型迴路，接單按鈕、開關等，
可觸發室內機門鈴音樂通知住戶。
P4 防盜迴路信號 輸入皆以PIN8、9之COM點為迴路共點，不能接其他連接座之GND共地， 未用之NC型迴路請與PIN8、9之COM迴路共點短路。 |
