LogMaster-100 使用手冊

LogMaster-100是VLAN-100sd整合顯示螢幕顯示與Keypad選擇 操作的新產品。

由整合 Linux 軟體平台與嵌入式的硬體架構而成，新型態獨立型外 接式錄音機盒，

內建錄音管理程式與 SD 卡，能儲存錄音資料，在不必 連結到電腦主機的狀態之下，

就可獨立運作錄音功能。不僅如此，還內 建 MIC 與電話的雙介面，

可做現場集音或電話錄音。

由於單機運作的 特性，實際上提升了錄音系統所需要的方便性與穩定性，

因此更能符合 更多單機應用的客戶群。

另外本機還有 USB 介面，可允許使用者將錄音檔案儲存在 USB 介 面的 Flash 隨身碟上，

在非錄音時段時，

可取下隨身碟，到任一台電 腦中執行查詢放音功能，讓個人的錄音資料更具有隱密性。

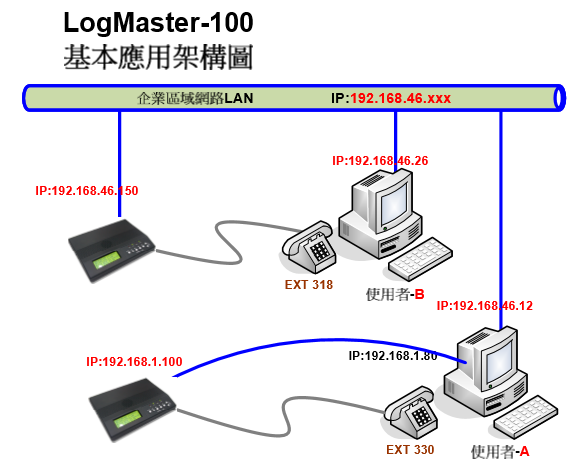

由於 LogMaster-100 的錄音檔案是儲存在本機的 SD 卡上，

需要查 詢錄音資料時，使用者可利用顯示螢幕與 Keypad 的操作而得，

或者 利用手邊的電腦，藉由網路連結到本機的 IP 位址，無需安裝任何程式，

使用 Windows IE 就能操作查詢與放音功能。

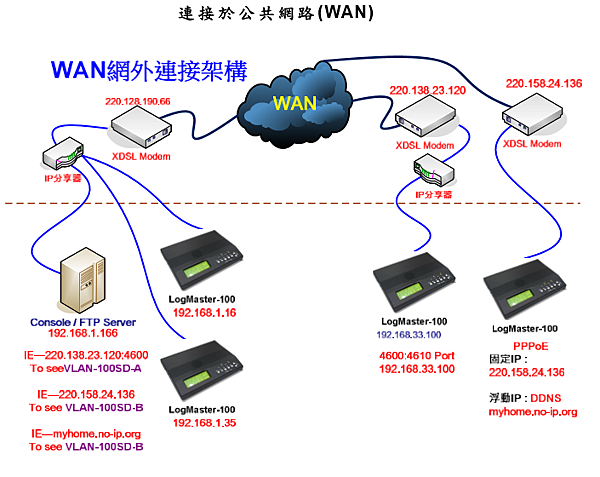

在未來持續的研發中，我們將更進一步的增加錄音資料統合的功能，

將散置於網際網路間的所有 LogMaster-100 設備，透過主控程式的搜 尋與管理，把各自機盒中的錄音資料，

經由網路回傳到錄音主機的資料 庫內集中管理，在無遠弗屆的時空下，完成高智慧型的控制管理

包裝配件與外觀

 LogMaster-100 的包裝盒，內部配件列表如下：


1. RJ-11 電話線(長) 1 條

2. RJ-11－Y 型連接座 1 個(2 孔)

3. RJ-45 網路線 1 條(交叉型式)

4. 電源供應器 DC12V / 1000 mA × 1

5. LogMaster-100 錄音機盒 1 個

6. LogMaster-100 出貨光碟片× 1

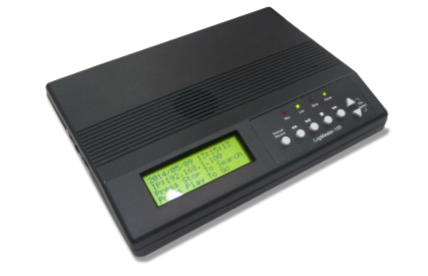

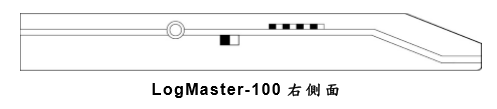

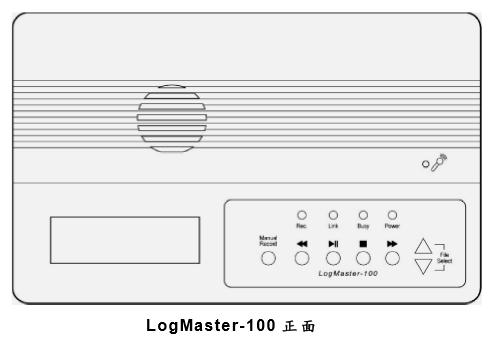

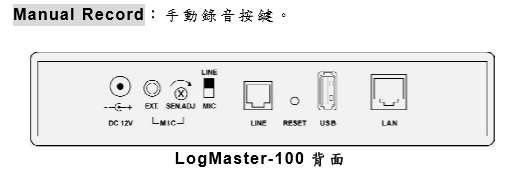

     有關 LogMaster-100 的外觀與說明如下：












 Volume：放音音量調整旋鈕。

 Moniter：

    本機喇叭的監聽選擇開關，

    撥到 ON 時，喇叭即時播放錄音線上的聲音內容，此時播放錄音檔案的操作將會沒有輸 出。

    撥到 OFF 時，喇叭停止播放錄音線上的聲音內容。此時播放錄音檔案的操作將會輸出。

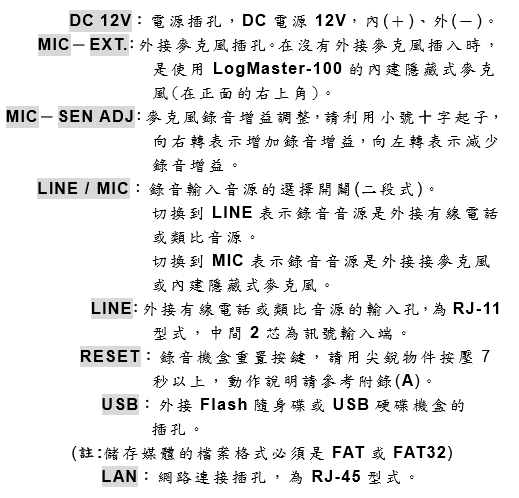

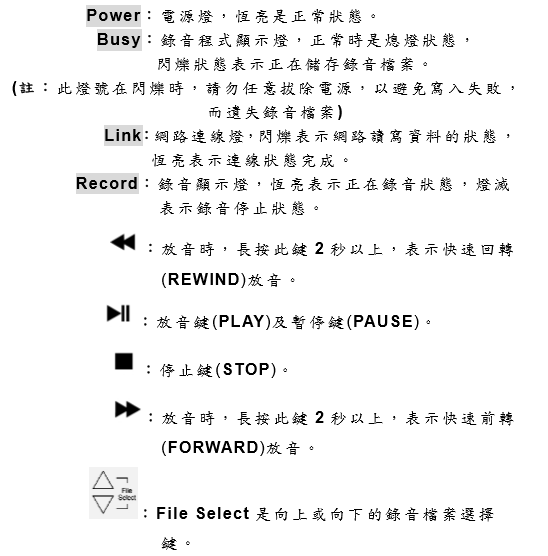

 HeadSet：單聲道耳機插入孔。



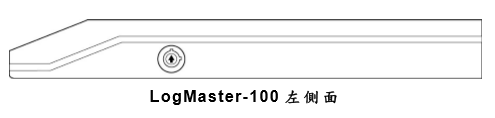

  KeyPad Lock：操作放音按鍵的開鎖與關鎖。

硬體安裝

 電話配線說明

LogMaster-100 的錄音輸入端具有高阻抗電氣特性，音源 可以是一般有線電話或無線電設備的類比聲音。

以下針對這種有線電話的配線方式做一說明：

類比電話機：一般如家用的話機皆是(大略外型如下圖)。

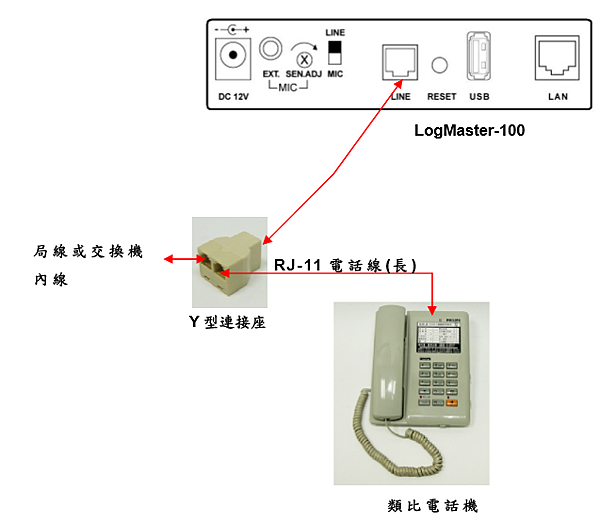

並接連線方式如下：
