聯發光電IP CAM及BF-1010控制盒－通信和監視安控系統的部落格

聯發光電預設ip為192.168.0.100

帳號：admin

密碼：空白

撘配的控制盒 BF-1010

預設ip 192.168.0.125

帳號、密碼：admin

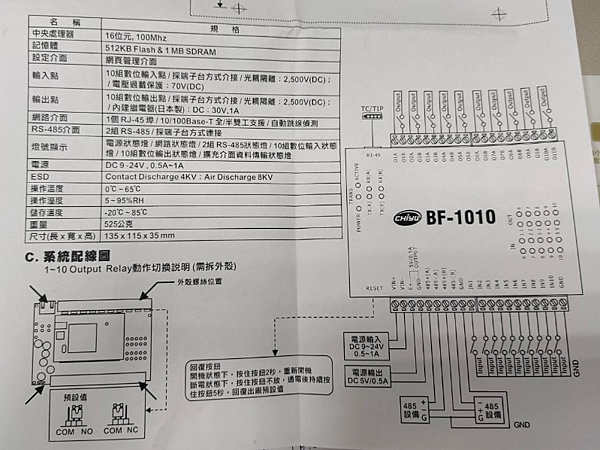

特色

BF-1010支援3種網路作業模式：TCP server、TCP client 、UDP，

使用者可依需求選擇適當的連線方式。

支援DHCP Client功能，啟動該功能後，

BF-1010可以在系統啟動時從DHCP Server取得TCP/IP的定值，

包括IP位址、預設閘道IP及DNS伺服器。

支援PPPoE功能，

PPPoE是一種透過DSL連線模擬撥號連線與

遠端主機建立連線連上Internet的協議。

自動偵測10/100網路環境。

讓使用者可以透過IE、

Netscape等網路瀏覽器在任何的作業系統下存取與管理BF-1010。

允許使用者將系統參數備份成檔案儲存及從備份的檔案還原系統參數，

基於安全的理由備份的檔案會以加密的方式儲存。

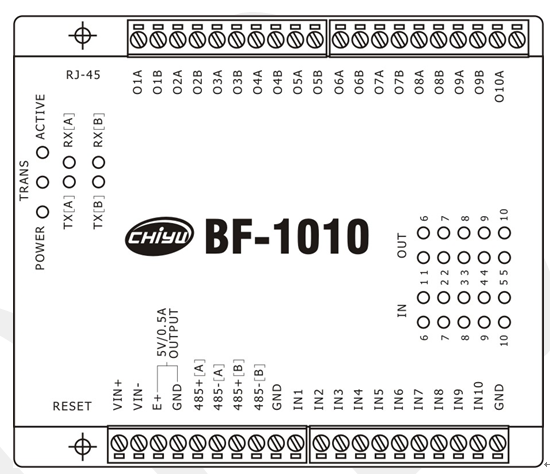

BF-1010共10組DI / 10組DO，

簡單的網頁設置方式讓使用者不需具備程式編寫的背景。

支援SMTP Client功能，

該功能讓BF-1010可以透過e-mail或SMS傳送警報訊息到你的手機。

提供遠端重置命令(Command及CGI)及I/O Control的CGI命令

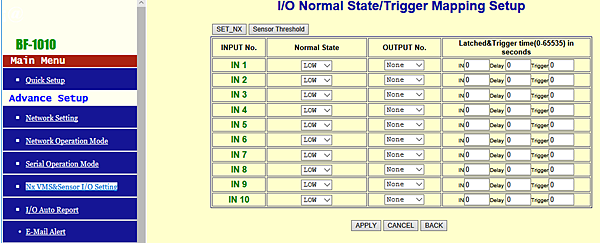

IO設定(Nx VMS&Sensor I/O Setting)

此頁面可依照INPUT訊號的變化(LOW及HIGH)，來設定要觸發哪個OUTPUT，

並可設定輸入時間(In)、延遲時間(Delay)、OUTPUT的持續時間 (Trigger)

功能說明：

功能	敘述
SET_NX	VMS通報設定
Sensor Threshold	溫濕度感測觸發設定
INPUT No.	共有IN1 ~ IN 10可以設定下拉式選單提供LOW及HIGH兩種狀態可以選擇，預設為LOW
OUTPUT No.	下拉式選單中，提供None及OUT 1~ OUT 10可以選擇，預設為None
IN	設定觸發等待時間，輸入點須連續在異常狀態超過此秒數才觸發
Delay	延遲觸發時間，觸發後延遲一定秒數才觸發輸出
Trigger	設定OUTPUT觸發的持續時間，設定範圍為0 ~ 65535秒，預設為0秒一旦設定為0秒，OUTPUT一旦被觸發後，必須要等到後台軟體解除或在I/O Status頁面手動設定，才會將觸發的狀態解除

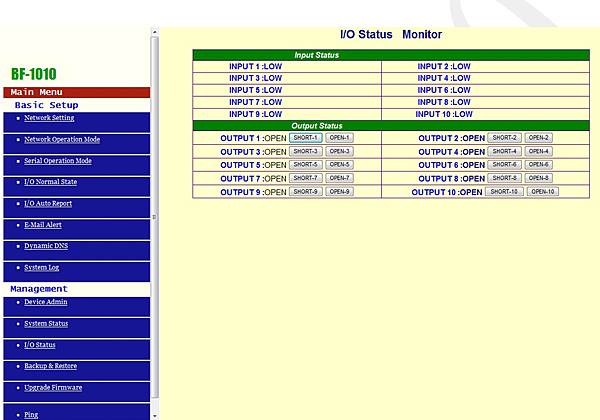

I/O 狀態 (I/O Status)

功能	敘述
INPUT Status	顯示BF-1010 INPUT 1~ INPUT 10的狀態，預設值為LOW，設定Port 1工作模式為溫濕度感測器時會顯示目前感測器回傳數值
OUTPUT Status	顯示BF-1010 OUTPUT 1 ~ 10的狀態，預設值為OPEN 可點擊SHORT-1~10或OPEN-1~10，來控制OUTPUT 的OPEN或SHORT

網路工作模式設定(Network operation mode)

Data PORT 1(設定僅適用在透明模式)

TCP Server

功能說明

功能	敘述
Local Listen Port Number	如果設備是使用 TCP/IP 協定透過遠端指令驅動在進行資料傳輸，那必須將Serial Server Mode設定為TCP SERVER，並須將LISTEN PORT NUMBER 設定跟監控端相同的數值預設值為50000
Close Connection When Remote Idle	設定閒置斷線時間，預設值為30秒，範圍為0 ~ 32768 當你希望隨時保持BF-1010與監控端的連線時，必須將此數值設為 0，否則當線路上無數據傳送超過設定時間時，將自動切斷連線
Max Connection	設定最大的TCP連線數，最大可設定到3個TCP連線，預設值為3
Access Password	為確保資料之安全性，使用者可設定密碼進行控管，當資料傳遞之前必須輸入正確之密碼取得許可權後才能進行後續步驟最多可輸入31個字元
Keep Alive Check	連線狀態檢查啟動/關閉，預設值為Disable 當連線狀態檢查Enable(啟動)後，每隔30秒會發一個ping的封包給Gateway Router，以確保連線

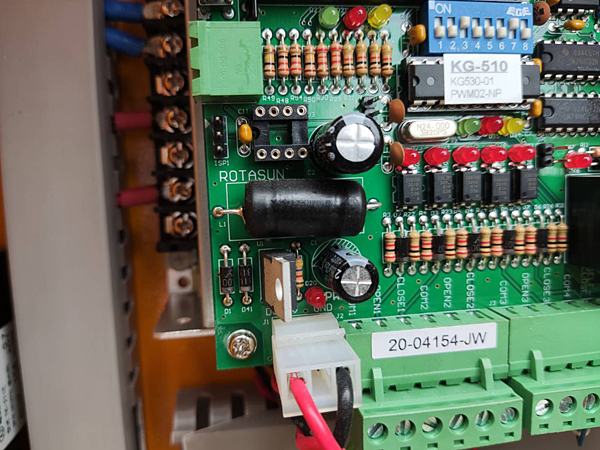

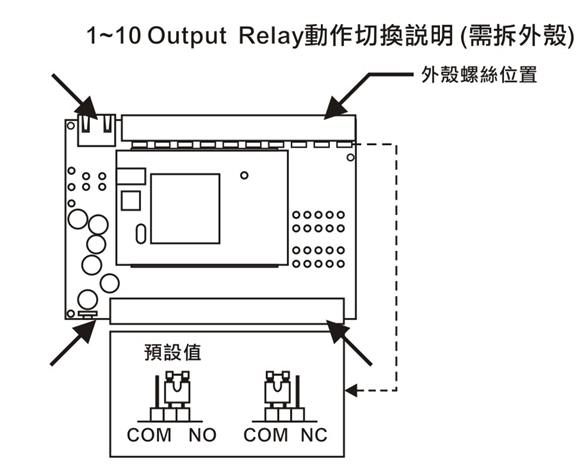

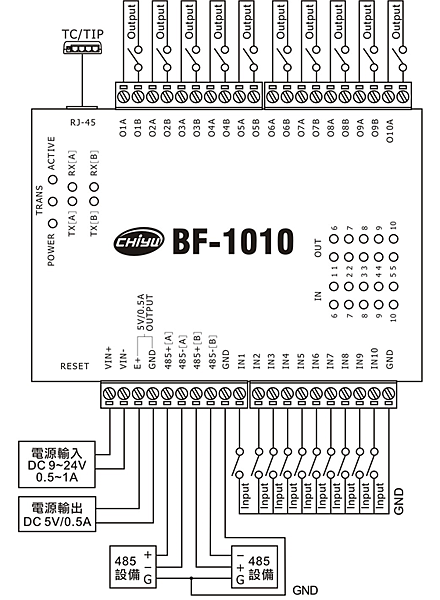

匝道器的控制接點：
