昇銳DVR如何使用治具

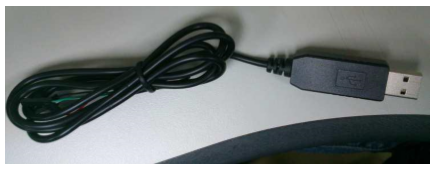

1. 將治具 USB 端插入電腦上
理論上不需要裝驅動程式，Windows 自己會抓 (XP 除外)，安裝成功後將會顯示以下訊息，
下列範例表示目前治具插入的孔位為 COM4 。(請注意! 您的電腦不一定會是 COM4)

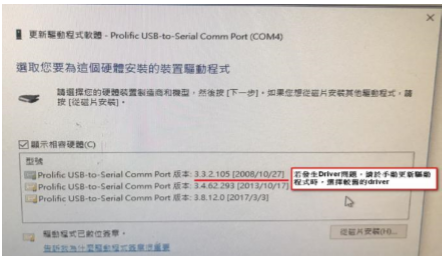

2. 若 Windows 自動安裝不成功，請選擇手動安裝驅動程式，選擇較舊的驅動

3. 使用 WinXP 者，請直接安裝驅動程式，下載路徑如下
https://www.dropbox.com/s/a6b9xckfk3wh44k/PL2303_DRIVER%20for%20WinXP.
exe?dl=0

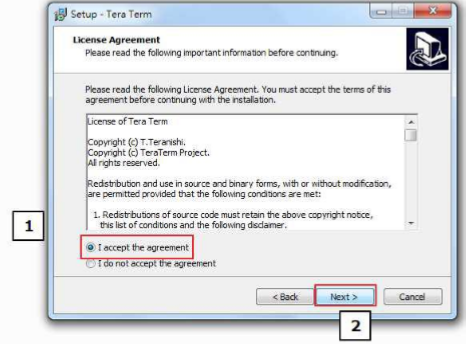

4. 安裝 TERA TERM 程式

5. 選擇 NEXT

6. 按下方顯示選擇

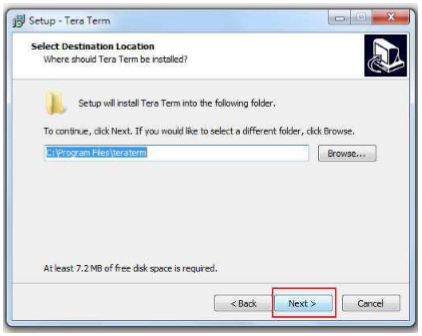

7. 選擇安裝路徑

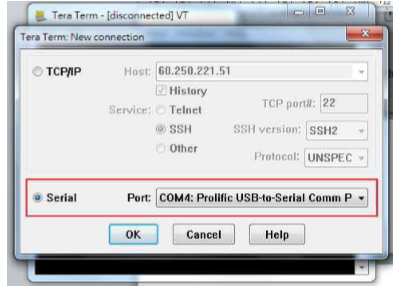

8. 安裝完畢後，執行 TERA TERM 程式，將會跳出如下視窗，請選擇 SERIAL 並點選 OK。

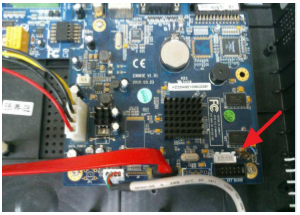

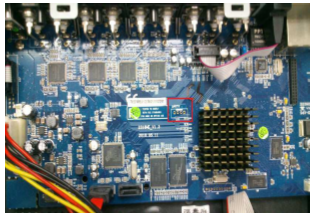

9. 找尋主板上，標示 UARTO 的孔位，如下所示。(有些板子此位置有座，如圖)

若無座請自行增加 4PIN 針腳或座

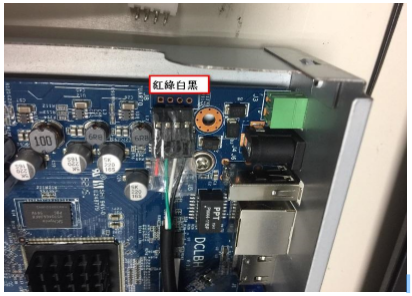

10. 請注意插入顏色之位置

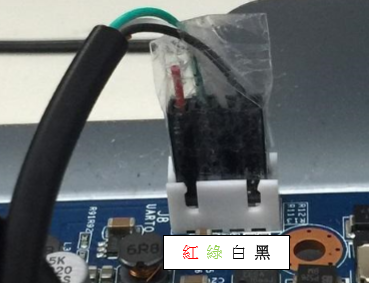

紅色孔位為正方形，其餘皆圓形，建議使用膠帶將線頭固定如下圖所示，

紅色線必須剪斷，否則接入後治具將燒毀

11. 安裝腳座

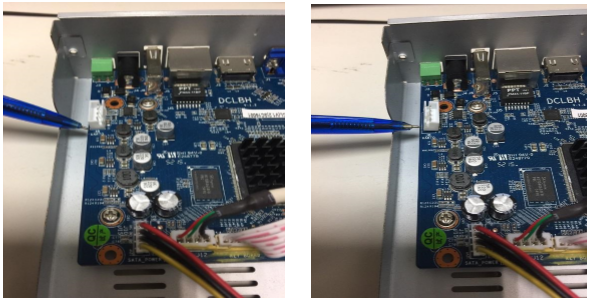

請注意方向! 若正確安裝時，腳座位置必將完全符合下方所標示之方格，如左圖。否則將如
下右圖所示，偏移方格區

12. 將治具插入孔座，如下圖所示
