DS-2CD6825G0/C-IS





設備



安裝尺寸貼紙



螺絲包



說明書

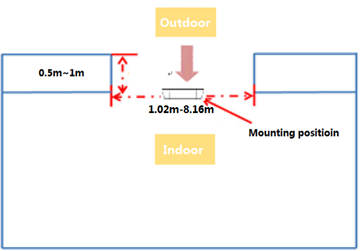

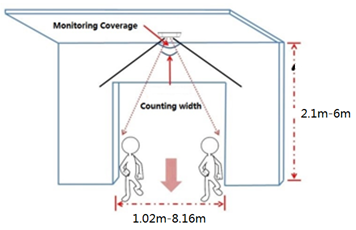

安裝位置示意圖：







確保將攝像機垂直安裝在客流上方（與地面垂直90°）：























操作設定：

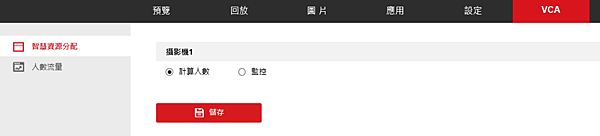

選擇“ VCA資源”。 必須將VCA來源選擇為人員計數模式











輸入【VCA】-【人數統計】，勾選“啟用人數統計”





選擇校準模式：可選擇手動和自動。

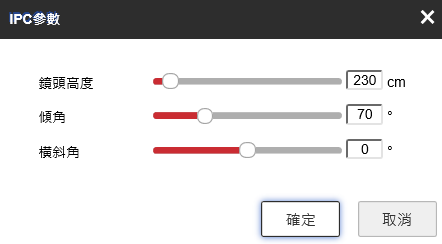

手動校準模式：手動輸入鏡頭高度

（從進入/退出區域到相機的高度），

傾斜角度和後跟角度，然後單擊“校準”，

圖像中會自動出現一個紅色檢測區域。

紅色區域用於計數。 為了提高手動校準的成功率，

請確保鏡頭高度是鏡頭與地面之間垂直方向的真實值













自動校準模式：它將自動生成鏡頭高度和綠色校準區域。

校準區域用於校準從地面到鏡頭的高度。

強烈建議選擇整個地面部分作為校準區域。







注意：如果自動校準失敗，

請切換到[手動]並輸入測量的“高度”，

然後單擊[標定]。

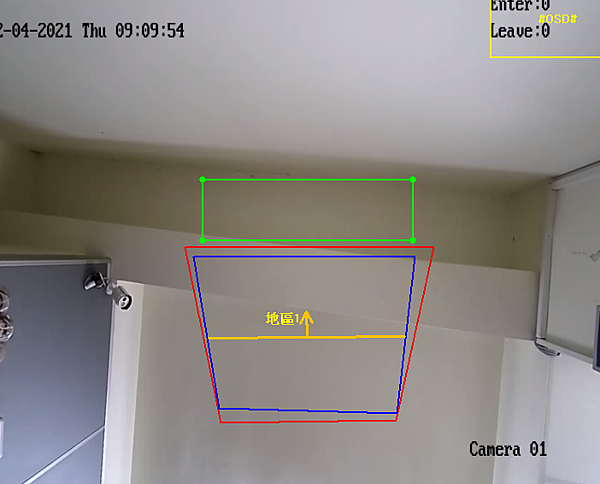

繪製區域：藍色框框應在紅色計數框中

檢測線：黃線應在藍色檢測區域內







檢測區域：繪製A和B區域。

確保兩個區域不重疊。

如果目標從A區域進入B區域，則將其計為進入編號；

如果目標從B區域進入A區域，則將其計為出口編號。

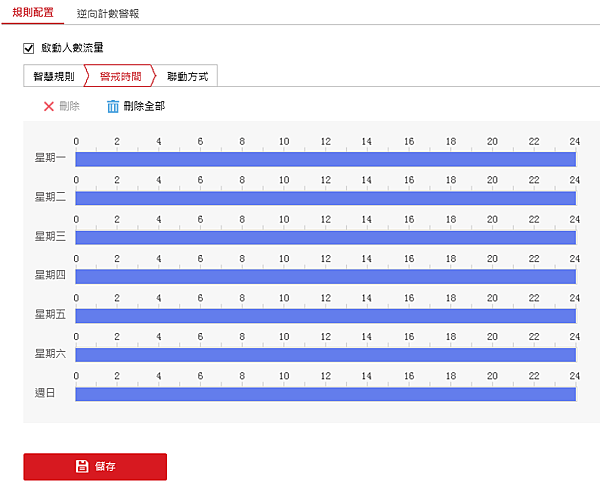

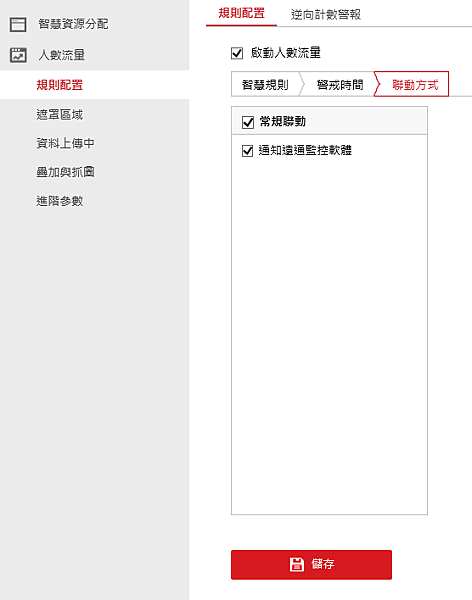

完成配置後保存。 設置布防時間表和聯動方法。

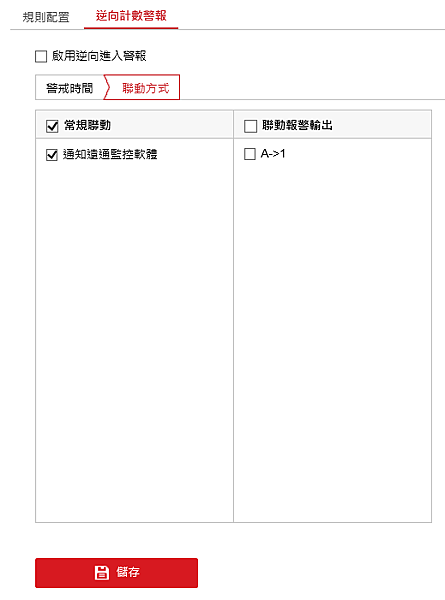

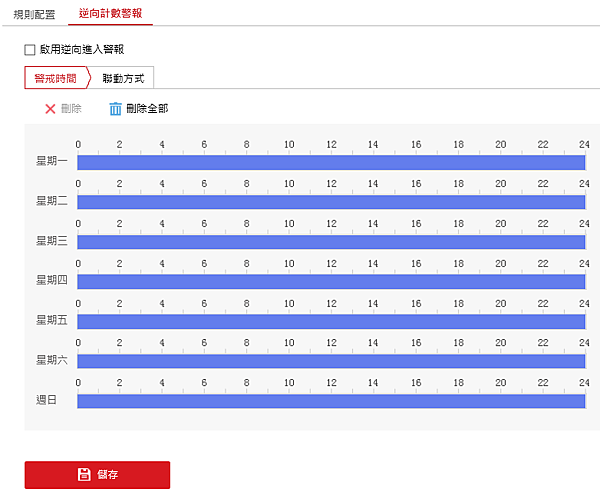

倒數報警：
設置反向計數警報（可選）。 選中啟用反向輸入警報以啟用該功能。

當目標離開區域時，將啟用警報。 設置布防時間表和聯動方法。

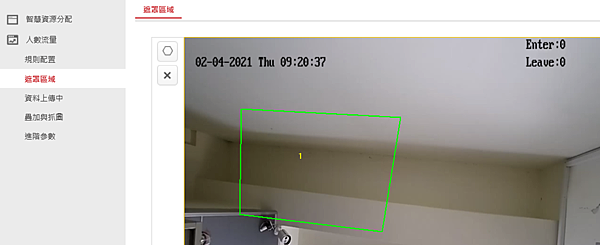

遮罩區域：
如果不要計算特定區域的人數，

則可以將該區域繪製為遮蔽區域。

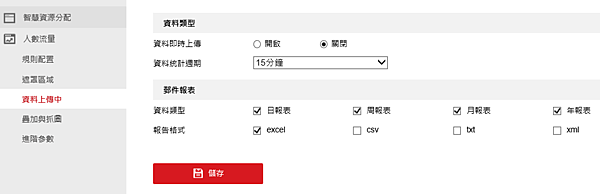

資料上傳：
1）輸入【VCA】-【人數統計】-【數據上傳】

2）如果您要將實時數據上傳到平台，

      請選擇“實時上傳數據”為“開”。

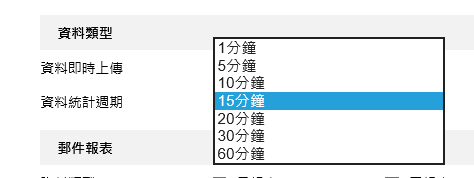

3）如果要手動調整統計週期，請根據需要設置數據統計數據。

     1/5/10/15/20/30/60分鐘是可選的。

4）我們可以通過電子郵件發送報告，

     數據類型包括每日/每週/每月/每年報告。

     報告格式包括excel / csv / txt / xml。

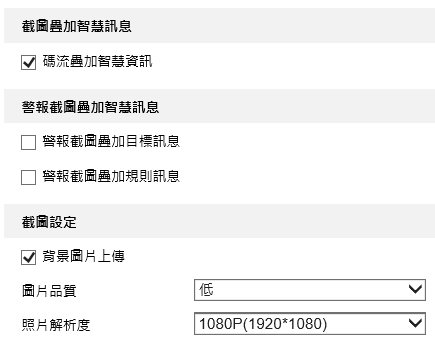

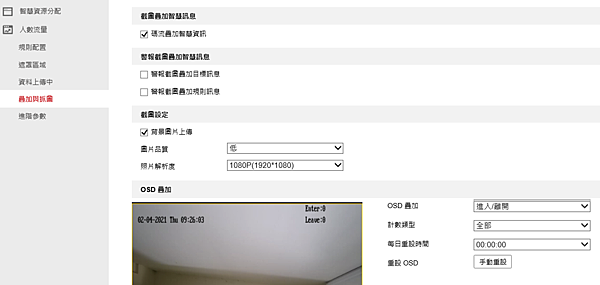

疊加和抓圖：

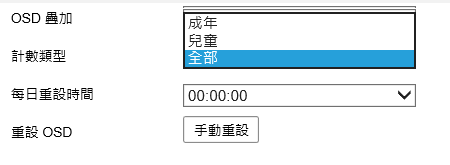

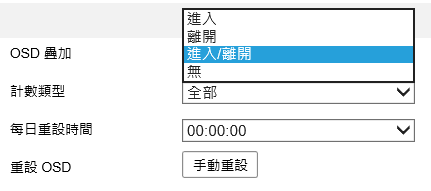

1）OSD疊加：它支持在實時取景圖像中顯示實時計數信息。

Enter，Leave，Enter / Leave和None是可選的。

2）計數類型：成人，兒童和全部是可選的。















顯示VCA信息。 直播中：啟用後，

它將顯示跟踪中的人物的ID號和身高信息。

錄製文件將覆蓋這些信息，並且可以通過VS Player進行檢查。

如果要在實時取景圖像中查看這些信息，

應在以下路徑中啟用“顯示POS信息”功能：【配置】-【本地】。

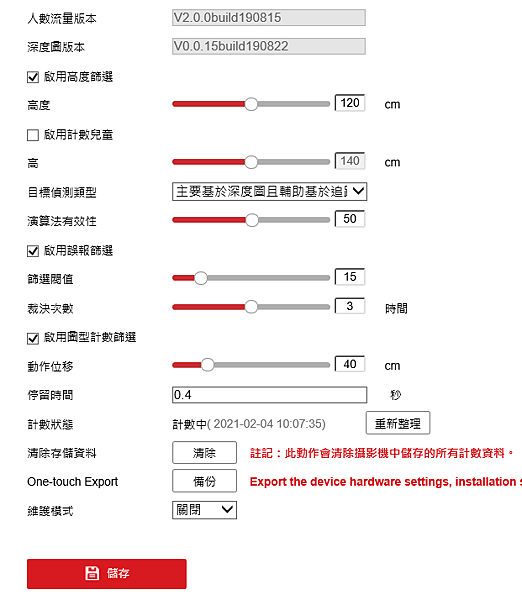

進階參數：
1）高度過濾器：啟用該功能並設置高度值。

小於設定值的人和物體不算作有效對象。

支援計數兒童。

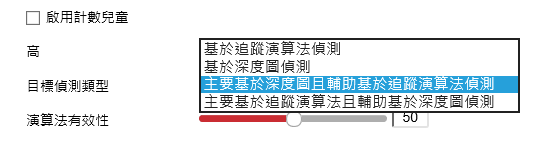

目標檢測類型/算法有效性：

目標檢測有四種類型：

1基於追踪演算偵測



2基於深度圖偵測



3主要基於深度圖且輔助基於追踪演算法偵測



4主要基於追踪演算法且輔助基於深度圖偵測



建議使用默認類型。

算法有效性：數值越大，對物體檢測的要求越嚴格。

建議使用默認值。

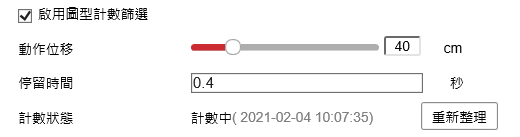

模式計數過濾：小於運動位移和停留時間設定值的目標不被計數。

建議使用默認值。



計數狀態：顯示攝像機的當前狀態。

共有三種類型：計數，停止，暫停計數。

可以單擊刷新按鈕以刷新狀態。
