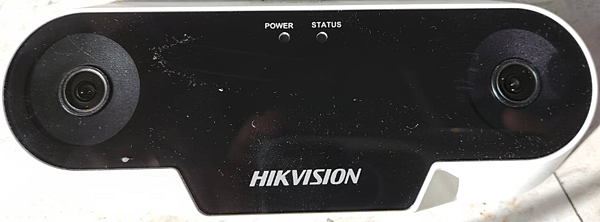

海康人流IP CAM  iDS - 2CD6810F/C

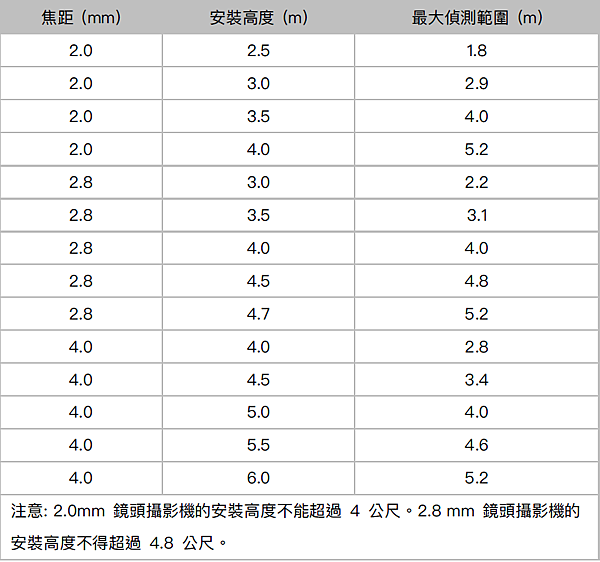

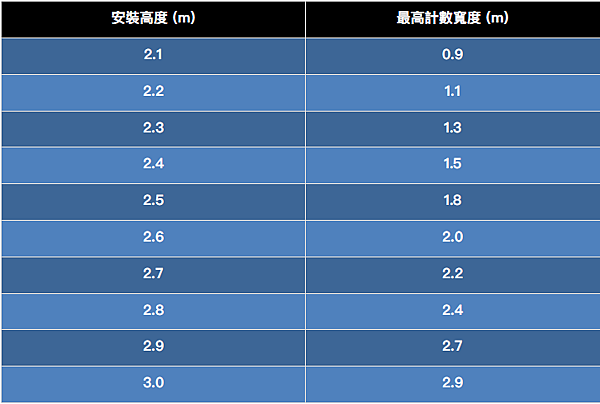

圖表數據顯⽰示焦距、安裝⾼高度與最⼤大偵測範圍之間的關係

















啟動與配置網路攝像機

垂直雙目網路攝像機首次使用時需要進行啟動並設置登錄密碼，

才能正常登錄和使用。

為保護您的個人隱私和企業資料，避免攝像機產品的網路安全問題，

建議您設置符合安全規範的高強度密碼。

您可以通過三種方式啟動垂直雙目網路攝像機，

分別是通過  SADP  軟體、用戶端軟體或流覽器方式啟動。







步驟1

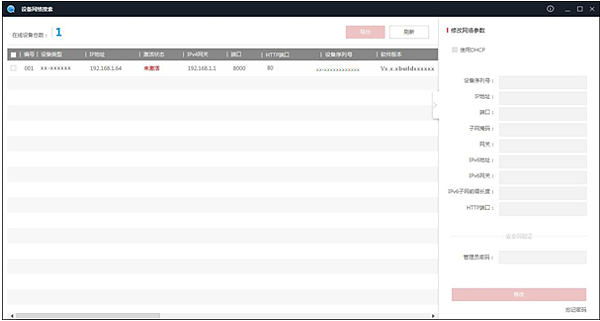

安裝 SADP 軟體，運行軟體後，

SADP 軟體會自動搜索局域網內的所有線上設備，

清單中會顯示裝置類型、







步驟2



網路攝像機初始 IP 位址：192.168.1.64。

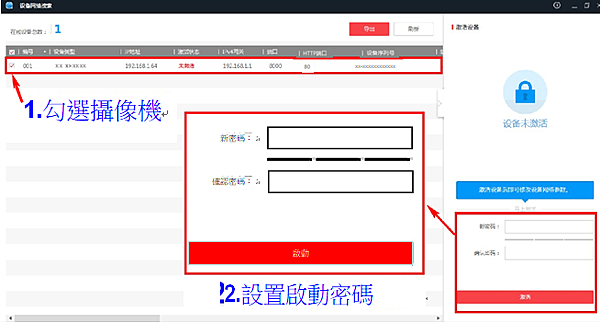

勾選處於未啟動狀態的垂直雙目網路攝像機，

在“啟動設備”處設置垂直雙目網路攝像 機密碼，

按一下“啟動”，完成垂直雙目網路攝像機啟動。









步驟3



圖2-3 啟動垂直雙目網路攝像機

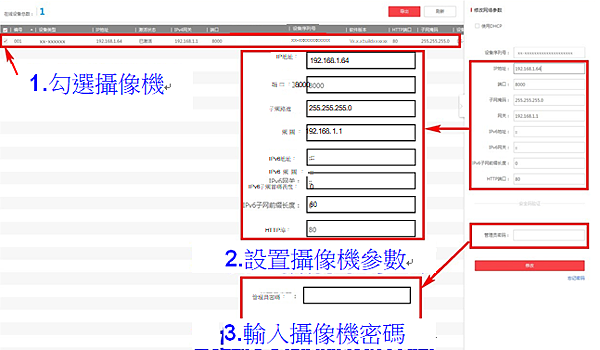

勾選已啟動的垂直雙目網路攝像機，

設置垂直雙目網路攝像機的 IP 位址、子網路遮罩、閘道等資訊。

輸入垂直雙目網路攝像機密碼，按一下“修改”，

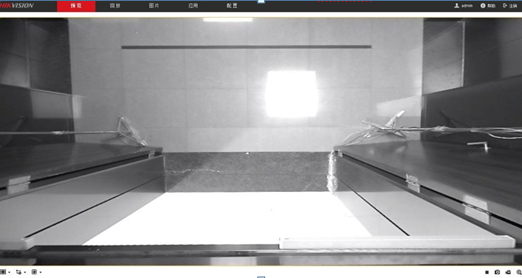

1. 主界面說明

在垂直雙目網路攝像機主介面上，

可以進行預覽、重播、查看和下載圖片、統計資料及配置











• 預覽：用於垂直雙目網路攝像機監控畫面預覽及參數調節。
• 重播：按時間或者錄影類型查找錄影並進行重播。
• 圖片：用於查詢、查看和下載存儲在垂直雙目網路攝像機 SD 卡內的圖片檔。

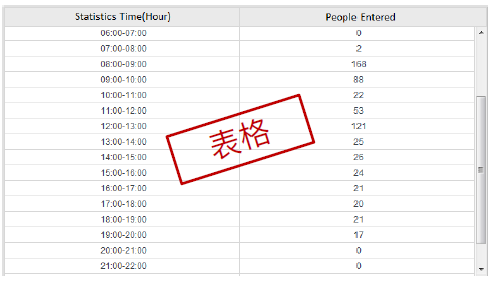

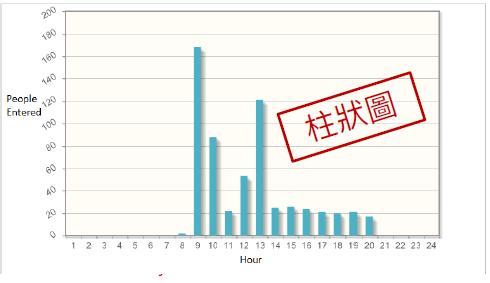

• 應用：用於統計和匯出存儲在垂直雙目網路攝像機內的資料。
• 配置：進入垂直雙目網路攝像機配置介面進行系統組態及功能配置。











客流量配置



步驟1

選擇“配置→客流量”，將進入對應配置介面

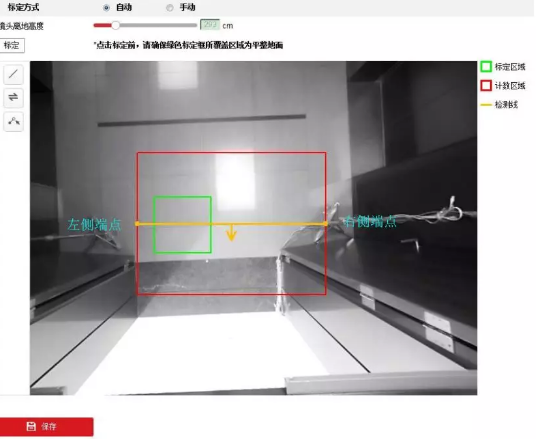

標定方式選擇【自動】

，將監控畫面中綠色標定框選中，

拖動至畫面中基準地面位置處。
點擊【標定】，右下角彈出【標定成功】，

此時監控畫面中會根據“鏡頭離地高度”

自動生成一紅色計數區域（固定、無需調試），

檢測線指向調整至進入方向。









注：綠色標定框所覆蓋的區域必須為空曠、平整地面，

如地面不平整或者區域內有堆放雜物會導致標定失敗；

若自動標定失敗，建議將標定方式改為【手動】，

手動標定需輸入攝像機鏡頭離地面的實測高度。





步驟2

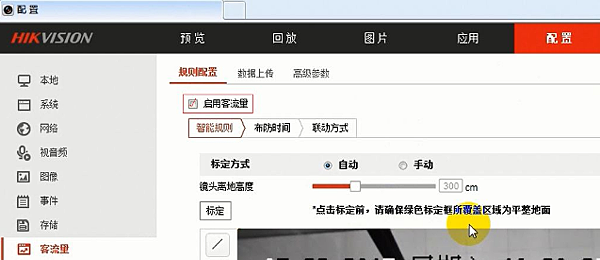

勾選“啟用客流量”，表示開啟攝像機客流統計功能。

選擇【配置】—【客流量】—【規則配置】勾選【啟用客流量】



步驟3



設置攝像機標定：

攝像機標定方式可選擇“自動標定”或“手動標定”

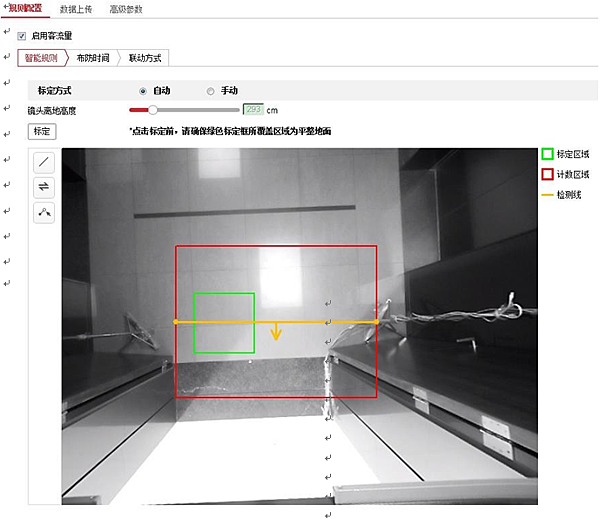

自動標定：

選擇“智慧規則”，將標定方式選擇為“自動”，

此時圖像中會出現綠色的“標定區域”。

使用滑鼠選中“標定區域”，

並拖動“標定區域”至圖像中平整的地面區域。

“標定區域”設置完畢後，按一下“標定”，

若系統提示“標定成功”，

表示攝像機成功計算出鏡頭離地高度，

此時圖像中會自動出現紅色的計數區域、

黃色檢測線和進入方向的箭頭標誌；

若系統提示“標定失敗，請重新標定”，

表示攝像機自動標定失敗





手動標定

選擇“智慧規則”，將標定方式選擇為“手動”。

調節“鏡頭離地高度”的滑動條或直接設置滑動條後的參數，

精確設置鏡頭垂直方向 距離地面的高度。

“鏡頭離地高度”設置完畢後，

按一下“標定”，可完成攝像機標定，

此時圖像中會自動出現紅色的計數區域、

黃色檢測線和進入方向的箭頭標誌，表示標定成功











為提高自動標定的成功率和準確率，請按以下規則選擇標定區域。

請選擇紋理豐富的平整地面為標定區域；

請選擇亮度分佈均勻的區域為標定區域，避免反光及過曝的區域；

請選擇圖像中間的區域作為標定區域，避免在圖像邊緣區域進行標定；

如選擇的標定區域無法滿足以上要求，可能導致自動標定失敗；

如地面區域在圖像中占比小於 25%，建議使用手動標定方式。

為確保手動標定的準確率，

請務必確認手動標定輸入的鏡頭

離地高度值為鏡頭垂直方向距離地面高度的真實測量值。

標定成功後，攝像機才會生成客流檢測區域，開始進行客流量的統計











設置檢測線。

根據計數需求，檢測區域內可實現多方向進入、

離開或檢測區域中有牆體、障礙物時，

可選擇 ”繪製折線型檢測線；



檢測區域內只可實現單一方向進入或離開時，

可   選擇 ”繪製直線型檢測線。繪製完成後，

調整檢測線的長度及檢測線的位置，

為提高檢測的準確率，請按以下規則設置。



檢測線必須完全包含在紅色計數區域內，並覆蓋通道的地面區域；

檢測線位置應儘量位於紅色計數區域中間







步驟5

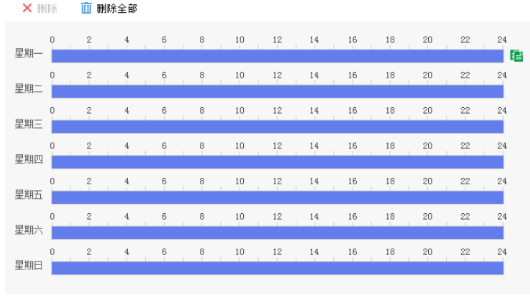

設置佈防時間。

在“佈防時間”內可顯示並設置客流量的佈防時間，

默認設置為全天佈防，可通過以下 方式調整客流量的佈防時間：



方法一：按一下佈防的時間段，手動填寫開始時間和結束時間，

設置完畢後按一下保存。如果需要刪除該時間段，

可按一下“刪除”按鈕再重新設置時間段。



方法二：按一下佈防的時間段，時間段兩端會顯示兩個圓圈，

滑鼠移動到圓圈處，會顯示左右方向的調節箭頭，左右移動調節箭頭即可調整佈防時間。

同一天的時間軸上可設置多個時間段，最多可支援 8 個時間段設置。

一天的佈防時間設置完畢後，若其他時間也需要設置成相同的佈防時間，

按一下時間軸右側的“ ”複製按鈕，

在複製到介面中勾選“全選”或某一天，再按一下“確定”







設置聯動方式
勾選【上傳中心】表示將客流統計信息等上傳監控中心。

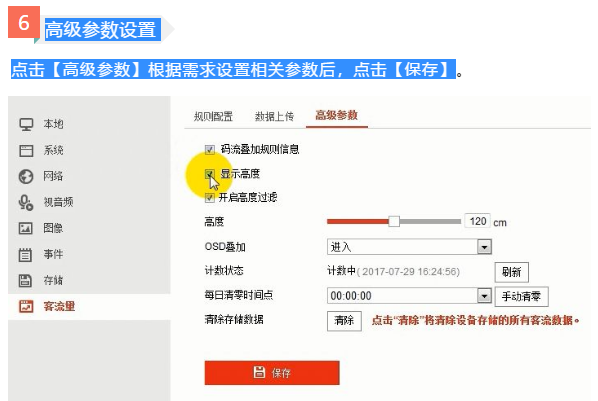

高級參數設置
點擊【高級參數】根據需求設置相關參數後，點擊【保存】





※ 碼流疊加規則信息：將規則信息疊加至碼流中，

可在後台預覽時直觀了解當前設備的檢測區域大小及檢測線位置

※ 顯示高度：將人體高度信息疊加顯示在畫面中，

需在【本地配置】中啟用POS信息疊加功能，



可作為設備標定是否準確的校驗，

如果高度信息與實際觀察人體高度偏移較大，

建議重新標定，最多可顯示6個人體高度信息

※ 開啟高度過濾：低於設置高度值的目標不會進入計數範圍，

可以過濾某個高度以下的干擾目標及人群



步驟6步驟7

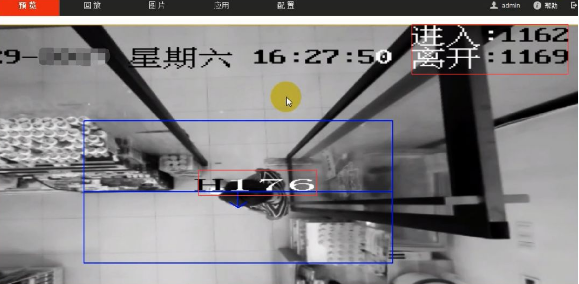

當目標物體沿進入方向穿越計數區域，並且經過檢測線，則該目標計入進入人數。

當目標物體沿離開方向穿越計數區域，並且經過檢測線，則該目標計入為離開人數。

當目標物體沿進入方向進入計數區域，但未經過檢測線，則該目標計入經過人數。

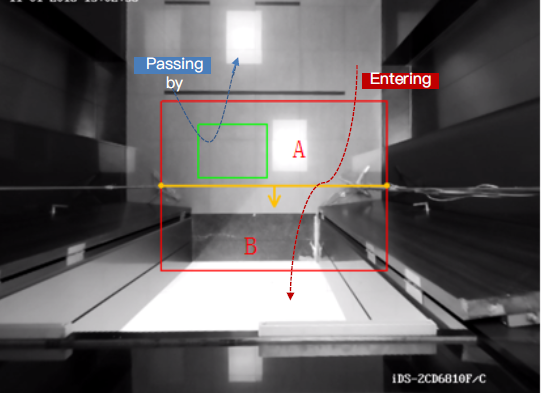

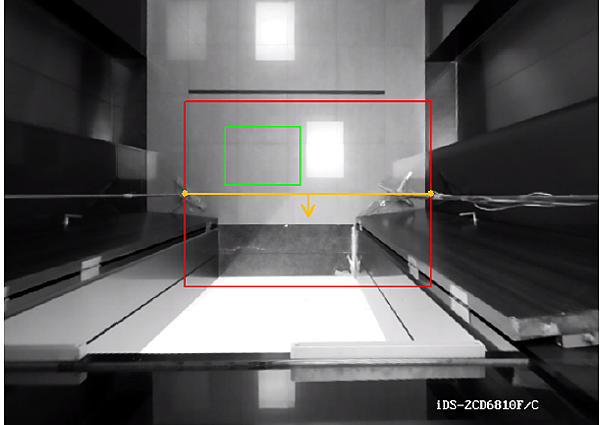

計算模式





如果一個目標出現在“A”區域,穿過黃線,

然後從“B”區域消失時

“進入數量”加1。

相反之下,”離開數量”加1



如果目標只有通過“A區域,則“經過數量”會加1。

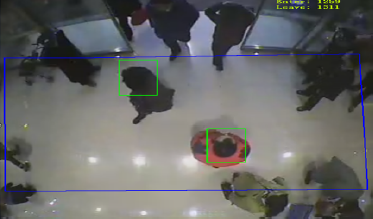

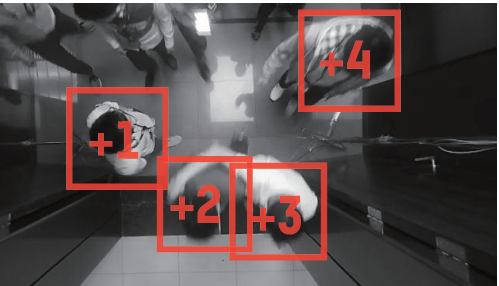

辦識能力

影子或其他物件不會造成誤算

只要兩個頭之間有空間，，攝影機可以識別兩個人





高度辦識

根據3D軸上的高度訊息，

目標高度在人的身高範圍內，以此過澸推車、寵物…等誤判







內建快閃記憶體

最多儲存416天

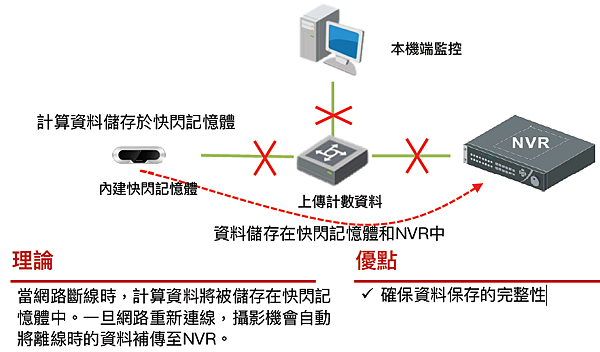

自動網路續傳ANR

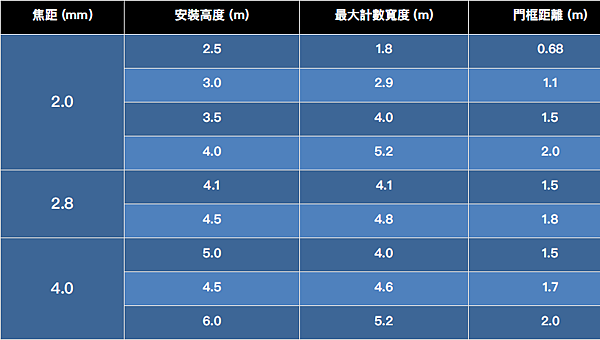

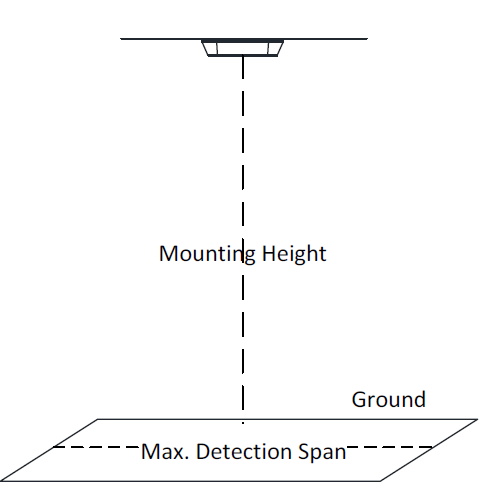

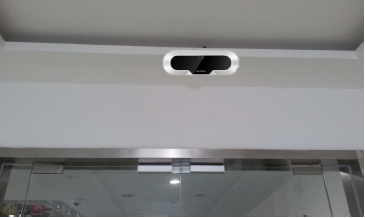

安裝焦距及高度



如果沒有門框，攝影機應裝在門上方的天花板















在手動校準模式下，只需輸入攝影機的姲裝高度即可

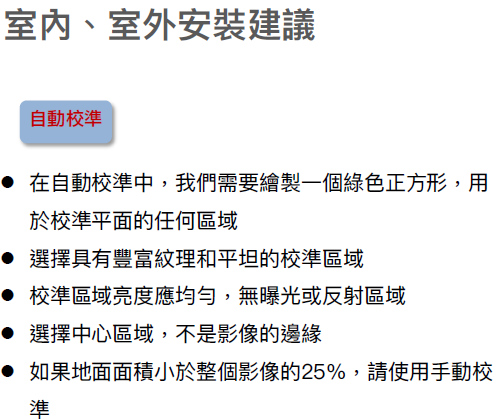

室內、室外安裝建議：

在自動校準中,

需要繪製一個綠色正方形,用於校準平面的任何區域

選擇具有豐富紋理和平坦的校準區域

校準區域亮度應均勻,無曝光或反射區域

選擇中心區域,不是影像的邊緣

如果地面面積小於整個影像的25%,請使用手動校準







車載安裝建議：

安裝高度是從鏡頭到出入口區域的垂直距離

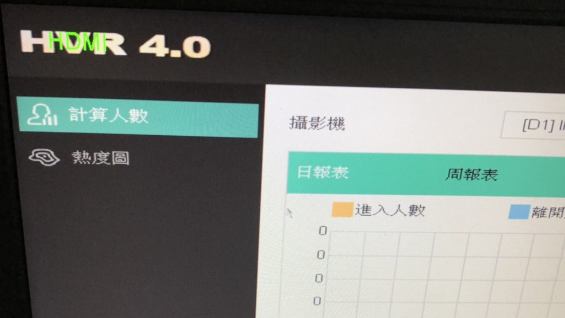

DVR 人流計數問題，

 IPC 支援人流計數的話NVR就可以使用此功能，

但是不支援合併計算。
除了 6810 支援人流計數以外，

下列型號也是支援人流計數的 IPC

1.1

DS-2CD7126G0/L-IZS

1.2
63系列魚眼攝影機：
DS-2CD63X5G0-I(V)(S)
DS-2CD63X5G0E-I(V)(S)
DS-2CD63X5G0E-S/RC

1.3
全新6系列
DS-2CD6825G0/C-I(V)(S)
DS-2XM6825G0/C-IV(S)(M)



DVR是可以整合收訊息的
