FX-30 外線來話振鈴的頻率種類



進入系統操作方法

1、按功能鍵

→2、輸入00

→3、輸入密碼111111

→4、按保留

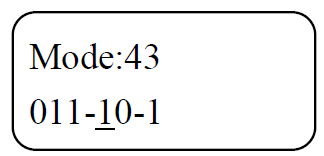

 →5、輸入要進入的設定模式 →43

→6、輸入要更改的值按保留,同時自動跳至下一筆資料

→7、按【復原】鍵兩次可離開程式設定






011 -10-1

AAa-BC-D



外線實體埠編號(範圍011~014;021~022)

代表系統所有外線;AA*:代表該卡片的所有外線



AA - >外線卡片編號範圍01~02;



a- >卡片上的埠號範圍1~4



B = 1~4 > 選擇內建四首保留音樂; 5 > 選擇外部保留音樂



C = 1~4 > 選擇內建四首保留音樂當外線來話振鈴音;

       5 > 選擇外部保留音樂當外線來話振鈴音

       6~9 > 四種振鈴頻率選擇





D 欄配合內建DISA 或VOC 卡B 版使用,範圍1~4;
當D 欄為1 時,使用第1 部門(日/夜)宣告語;
當D 欄為2 時,使用第2 部門(日/夜)宣告語;
當D 欄為3 時,使用第3 部門(日/夜)宣告語;
當D 欄為4 時,使用第4 部門(日/夜)宣告語。



註:使用外部保留裝置當保留音或外線來話振鈴音時,

      模式58 的008 項G 欄要設為#




















附表3:TONE-CHIP 主機板的話機振鈴和保留音樂選擇方式
內線振鈴選擇方式:只有數位話機能使用;

且必須在本身話機振鈴中時設定。


(振鈴中)按數字鍵1~4:有四種和絃音可選擇。
(振鈴中)按數字鍵5:選擇外部保留音樂來做振鈴音。
(振鈴中)按數字鍵6~9:原來的四種振鈴聲音頻率選擇。
*注意:單機無法選擇PBX 內所提供的振鈴方式。
外線振鈴選擇設定:Mode:43 項C 欄設定,

格式為:AAa-BC


C 欄功能設定解說:1~4 → 有四種和絃音可選擇。
5 → 選擇外部保留音樂來當外線振鈴音。
6~9 → 原本4 種振鈴頻率選擇。





被保留音樂選擇方式:


數位話機:可設定背景音樂兼被保留音樂。

取消背景音樂:按【閃切】
設定方式:在待機狀態中,按功能#1~#4:可選擇1~4 首保留音樂;
按功能#5:選擇外部保留音樂。


類比單機設定方式:模式51 項071 設定。
071-(000~003)選擇1~4 首保留音樂;
071- 005:選擇外部保留音樂。


*注意:類比單機不能分別設定被保留音!!
設定外線被保留音樂:Mode:43 項B 欄設定,格式為:AAa-BC


B 欄功能設定解說:B=1~4 → 有四種和絃音可選擇;


B=5 → 使用外部保留音樂。


外部保留音源的使用方式:外部保留音源啟動改由軟體設定來控制。


1. 先將要使用的外部保留音源接至系統的外部保留音源輸入端子。


2. 再至模式51 的008 項設定G 欄設為#→啟用外部保留音源。
格式為:AAA-BCDE-FGHI

            (必須用數位話機按閃切鍵切換到此格式)


3. 承2,此功能設定後,

外部保留音源就可拿來當做內線振鈴、外線振鈴、外線被保留
音樂使用。
