主機容量

SDX500系統裝置採用串櫃設計，

主櫃容量滿時，

可再串接擴充櫃，

最多可擴接 3台擴充櫃，

容量如下：

1. 主櫃：

外線容量：一般外線：基本6門，最大12門外線。

分機容量：數位分機：基本12門，最大44門數位分機。

單機分機：基本4門，最大36門單機分機。

2. 擴充櫃：

外線容量：一般外線：基本0門，最大12門外線。

分機容量：數位分機：基本12門，最大44門數位分機。

單機分機：基本4門，最大36門單機分機。

數位話機型號

主機各單體型式

SDX500M/SDX500 主櫃

主櫃中內含電源供應器、

IU500MMB(主櫃主板)、

IU-500CC(中央控制卡)、

IU500AT(6 路外線卡)

輸入電源：AC100-240V/ 47-63Hz

外觀尺寸：440×369×86.5 mm

■ SDX500E/SDX500 擴充櫃

  擴充中內含電源供應器、IU500EMB(擴充櫃主板)、

  串櫃連接線 輸入電源：AC100-240V/ 47-63Hz

  外觀尺寸：440×369×86.5 mm

■ 電源供應器 電源供應器，提供交流直流電轉換，

   輸入電壓為 AC100-240V/47-63Hz；

   輸出 電壓為 DC 32V/3.75A.

■ IU-500CC/中央控制卡 本卡為中央控制卡，

  負責控制各卡片的資料與聲音，提供 1G bps Mgmt. 網口、

   1 個 RS-485 接口、1 個 USB3.0 接口、RST 按鍵、

   ALM 告警紅燈及 RUN 執行綠燈。

■ IU-500MMB/主櫃主板 主櫃主板，提供 12 門數位話機回路、

   4 門單機介面、

   1 個音源輸入接口(MOH)

  1 個外部廣播音源輸出接口(Page out)。

■ IU-500EMB/擴充櫃主板 擴充櫃主板，

   提供 12 門數位話機回路、4 門單機介面、

   EXP-IN 接口與主櫃擴充櫃擴 充卡對接。

■ IU-500AT/6 路外線卡 本卡為外線擴充卡，

   提供 6 門外線介面，第一路與主板的單機介面，

   自動切換斷電備 原(Power fail backup)功能，

   每一機櫃可安裝 2 片 6 路外線卡。

■ IU-500DD/16 路數位分機卡 本卡為數位分機擴充介面，

    每一片提供 16 門(1B+D)數位話機回路。

■ IU-500AE/16 路單機卡 本卡為單機分機擴充介面，

   每一片提供 16 門單機話機回路。

■ IU-500SW/網路擴充卡 本卡為網路擴充卡，

   提供 3 個外接 1G 網路介面、2 個內部 10/100 網路介面、

  2 個內 部 DSP module 連接插槽及連接擴充櫃擴充卡。

■ IU-500EX/擴充櫃擴充卡 本卡為擴充櫃擴充卡，

  提供 3 個 EXP-OUT 接口，可連接至多 3 個擴充櫃。

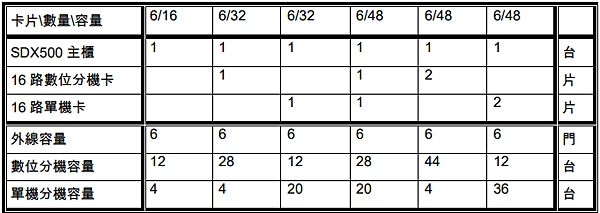

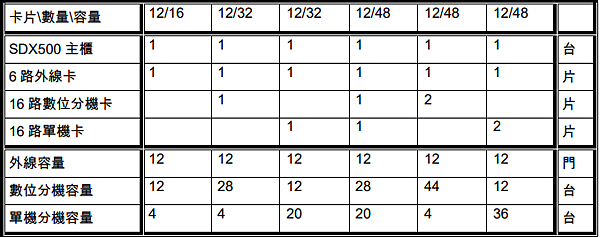

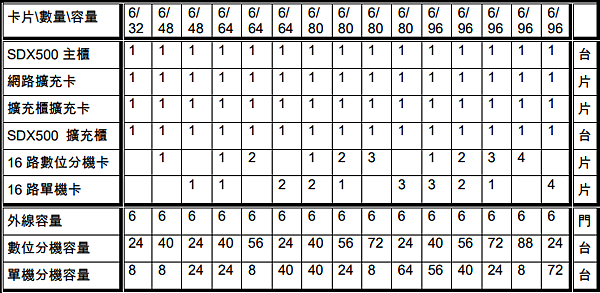

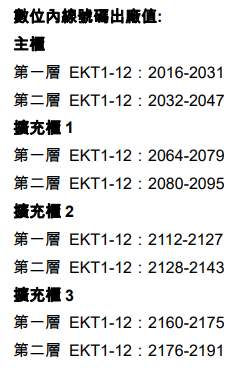

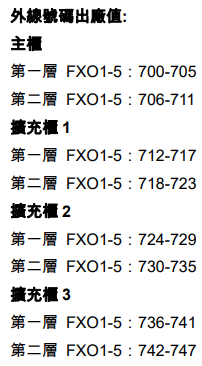

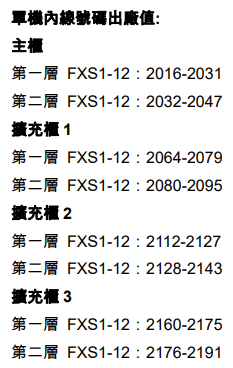

單一主櫃系統容量組合

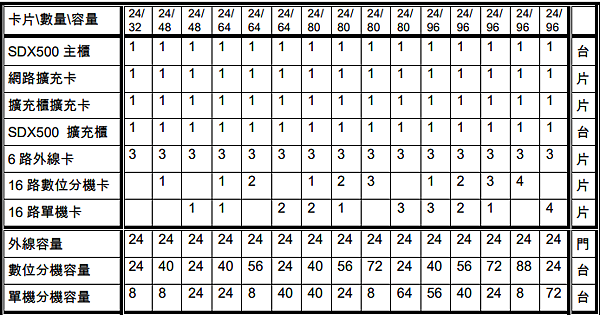

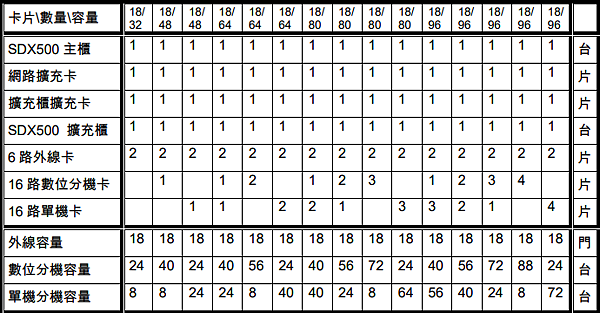

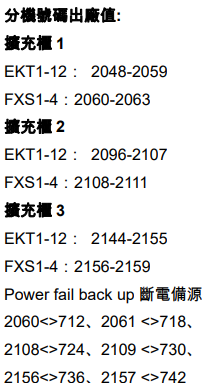

一主櫃+一擴充櫃系統容量組合

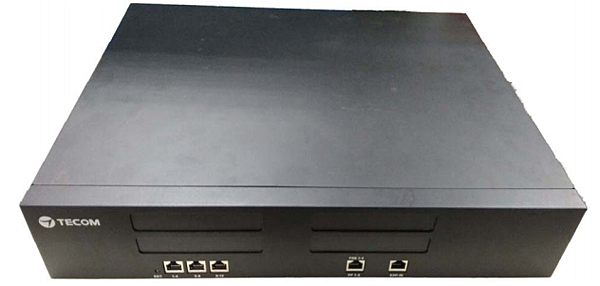

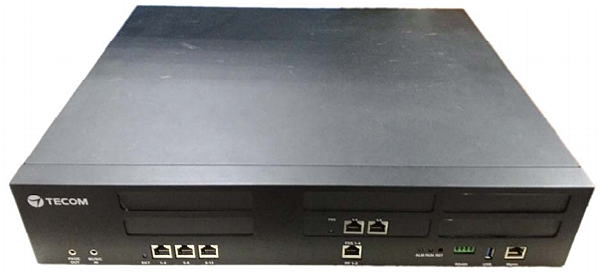

SDX500M/ SDX500 主櫃外觀

SDX500E/ SDX500 擴充櫃外觀

IU-500C/中央控制卡外觀

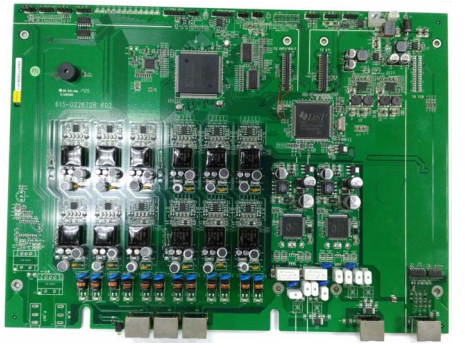

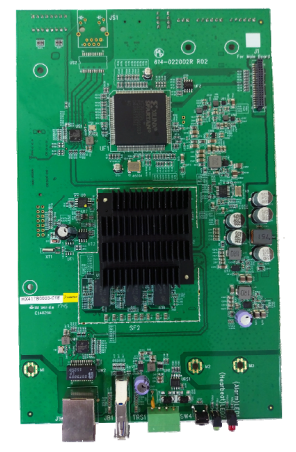

IU-500MMB/ 主櫃主板外觀

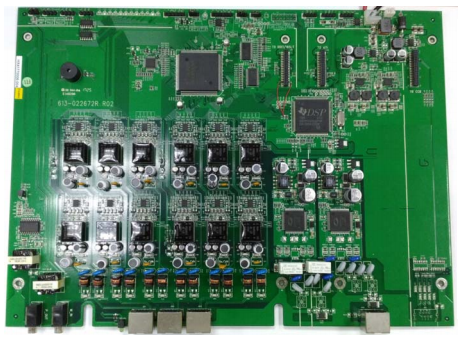

IU-500EMB/ 擴充櫃主板外觀

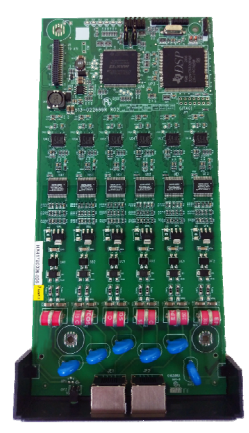

.IU-500AT/ 6 路外線卡外觀

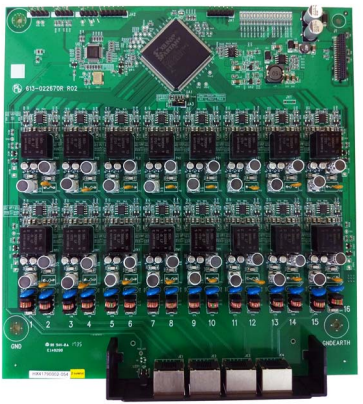

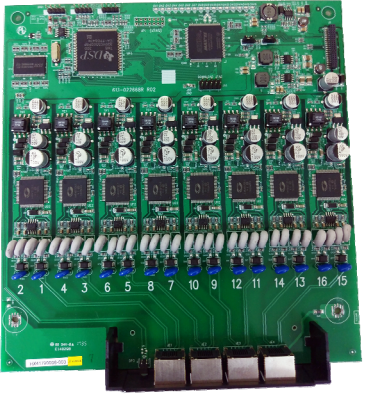

IU-500DD/ 16 路數位分機卡外觀

IU-500AE/16 路單機卡外觀

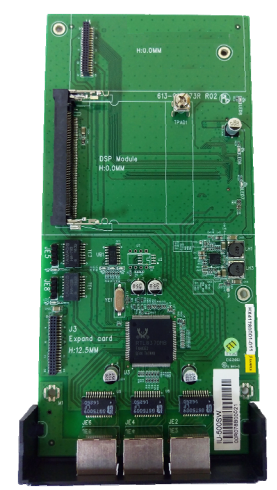

IU-500SW/ 網路擴充卡外觀

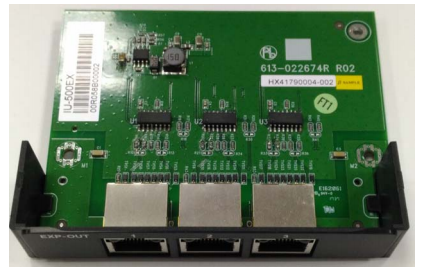

IU-500EX/ 擴充櫃擴充卡外觀
