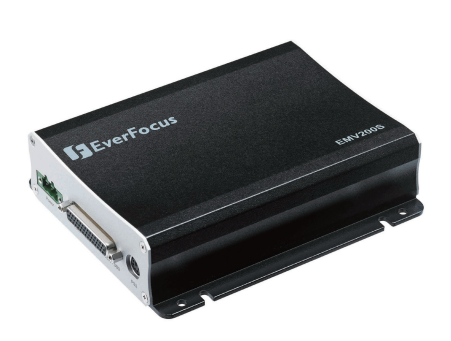

EMV200S/400S 可攜式/行動 DVR

預設的使用者名稱和密碼為「admin」和「11111111」

包裝內容

- 數位錄放影機 x 1

- 螺絲 x 1 組 - 紅外線遙控器 x 1

- 電池 x 2（AAA 電池供遙控器使用）

- D-Sub 轉接頭  視訊線和接頭 (BNC-F) x 3 (EMV400S x 5)

     音訊線和接頭 (RCA-F) x 3 (EMV400S x 5)

     警報輸入/輸出線和接頭 (DB9) x 1

     RS-232（CAN 匯流排橋接器）纜線和接頭 x 1

- 外掛 GPS 模組與 5 公尺長的纜線 x 1

- DVR 電源線 x 1

1) 紅外線接收器：接收來自遙控器的紅外線訊號。

2) 電源指示燈：當 DVR 接上電源時亮紅燈。

3) SD 卡插槽：於此處插入 SD 或 SDHC 記憶卡，可記錄選取的頻道。(測試過 Transend / Sandisk 的 32 GB SD 卡)

4) USB 連接埠：於此處插入 USB 裝置（如 USB 隨身碟或 USB 滑鼠），可記錄資料或控 制及設定裝置。

5) 乙太網路連接埠：於此處插入乙太網路線，可經由網際網路或您的子網路/區域網路控制 DVR

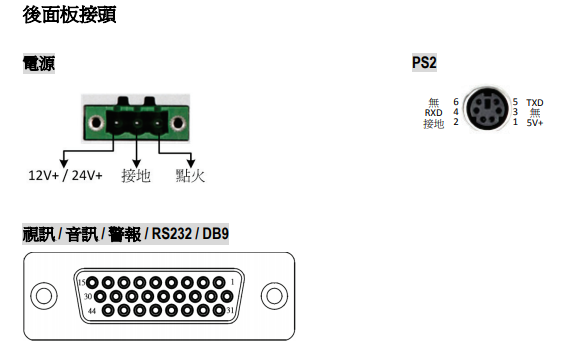

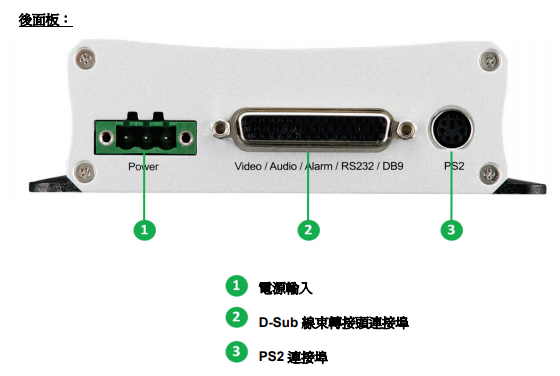

1) 電源輸入：連接至 10VDC~36VDC 的電源。

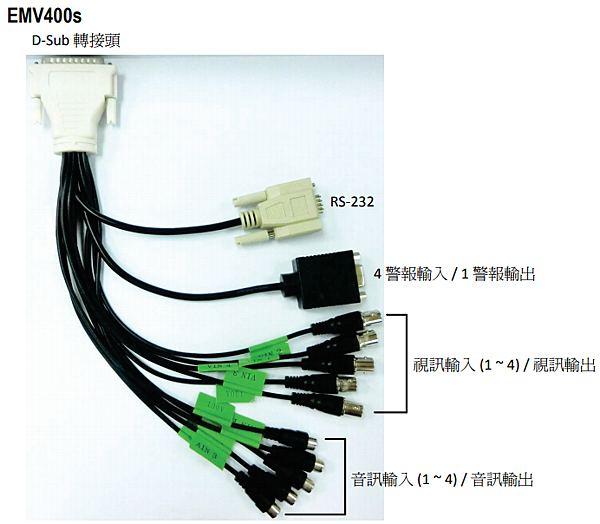

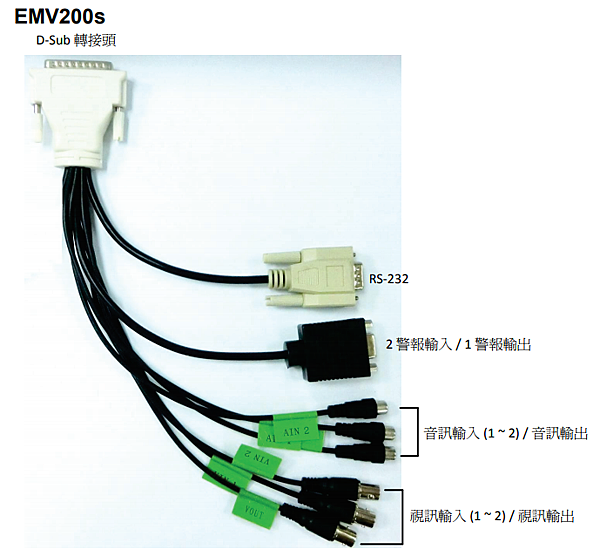

2) D-Sub 線束：於此處插入隨附的 D-Sub 線束轉接頭。

    此轉接頭具備多種連接功能，用於 連結影像 I/O 頻道、聲音 I/O 頻道、警報 I/O 或 RS-232 裝置。

3) PS2 連接埠：此連接埠可用於連接此裝置配備的外接 GPS 模組

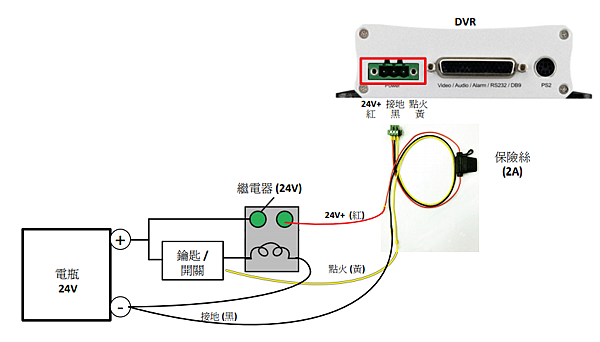

連接至電氣系統之線束的線路

注意:

1. 若此車款非鑰匙啟動，請將點火線(黃色)直接或透過開關(switch)接到電瓶。

2. 建議使用繼電器安裝，否則 DVR 會持續汲取電瓶的電。

連接攝影機和螢幕 將每台攝影機的影像輸出線連接至對應的 BNC 母接頭（標記為「VIN」），

此接頭將連接至隨 附的 D-Sub 線束轉接頭。

將每台攝影機的聲音輸出線連接至對應的 RCA 母接頭（標記為「AIN」），

此接頭將連接至隨 附的 D-Sub 線束轉接頭。

依您的需求對每台攝影機進行調整（通常用手及透過連接螢幕上顯示的 OSD 選單進行調 整）。

EMV200S/EMV400S 提供您連接一個螢幕的選項。若您想在車內安裝一個螢幕，

請將螢幕的 影像及聲音輸入線連接至 BNC 母接頭及 RCA 母接頭，兩接頭分別標記為「VOUT」及 「AOUT」。

您可利用該螢幕檢視所有連接攝影機傳送的內容，一次一台或同時觀看

聲音安裝 本機提供 2/4 組音源線等級聲音輸入（EMV400S 提供 4 組）與 1 組音源線等級聲音輸出。

請注意：不支援直接連接無放大器的麥克風（必須使用麥克風放大器）。

聲音輸出需要放大 器，才能驅動喇叭與耳機。 安裝時必須連接到聲音同軸電纜和 RCA 接頭

錄製覆寫 (Record Overwrite)：磁碟已滿時，如果您希望 DVR 覆寫先前的錄影資料，

   請勾選 此方塊。 注意：除非勾選此方塊，否則 DVR 在 SD 卡已滿時將會停止錄影。

   強烈建議使用錄製覆寫。 如果未使用此功能，請務必另作安排，

   監控磁碟是否已滿，或在 SD 卡已滿時收到通知。

電源延遲開啟 (Power Delay-On)：此為車輛發動後，DVR 啟動前需等待的時間長度。

    可避免 啟動時消耗過多電源及產生電源突波的情形。

電源延遲關閉 (Power Delay-Off)：此為車輛熄火後，DVR 將持續運作的時間長度。

    這讓 DVR 在車輛熄火後也能持續運作。

時間戳章 (Time Stamp)：選擇是否要在錄影時顯示時間和日期。關閉 (OFF) 表示不顯示，

   上 (TOP) 和下 (BOTTOM) 表示將顯示時間/日期，並指出在畫面上顯示的位置。

自動清除影像 (Auto Erase Video)：硬碟會自動清除硬碟中超過所選天數的影像。

   若要使用最 高可用硬碟空間，請選擇「關閉 (OFF)」。

   如果當地的規則或法規要求錄製的影像必須在特定天數後刪除，

   或必須限制舊錄製影像的保留， 以清出空間供日後事件錄影使用，便可使用此功能
