海康NVR說明書
適用以下產品系列型號
DS-9600N-I8 系列：DS-9608N-I8、DS-9616N-I8、DS-9632N-I8、DS-9664N-I8
DS-9600N-I16 系列：DS-9616N-I16、DS-9632N-I16、DS-9664N-I16
DS-8600N-I8 系列：DS-8608N-I8、DS-8616N-I8、DS-8632N-I8、DS-8664N-I8
DS-8600N-I16 系列：DS-8616N-I16、DS-8632N-I16、DS-8664N-I16
DS-7700N-I4 系列：DS-7708N-I4、DS-7716N-I4、DS-7732N-I4、
DS-7708N-I4/8P、DS-7716N- I4/16P、DS-7732N-I4/16P
DS-7600N-I2 系列：DS-7608N-I2、DS-7616N-I2、DS-7632N-I2、
DS-7608N-I2/8P(8N)、DS-7616N-I2/16P(16N)、DS-7632N-I2/16P(16N)
DS-8600N-K8 系列：DS-8608N-K8、DS-8616N-K8、DS-8632N-K8、DS-8664N-K8
DS-7700N-K4 系列：DS-7708N-K4、DS-7716N-K4、DS-7732N-K4、
DS-7708N-K4/8P、DS-7716N- K4/16P、DS-7732N-K4/16P
DS-7600N-K2 系列：DS-7608N-K2、DS-7616N-K2、DS-7632N-K2、
DS-7608N-K2/8P、DS-7616N- K2/16P(16N)、DS-7632N-K2/16P(16N)
DS-FN00CG 系列：DS-FN08CG、DS-FN16CG、DS-FN32CG
DS-FN00CGX 系列：DS-FN08CGX、DS-FN16CGX、DS-FN32CGX、
DS-FN64CGX DS-FN00DG 系列：DS-FN16DG、DS-FN32DG
DS-FN00DGX 系列：DS-FN16DGX、DS-FN32DGX、DS-FN64DGX
DS-FN00MG 系列：DS-FN08MG、DS-FN16MG、DS-FN32MG
DS-GJZ9N08-F 系列：DS-GJZ9N08-F86、DS-GJZ9N08-F96
設備出廠預設的超級管理員帳號：admin。
設備出廠預設 IPv4 位址：192.168.1.64。
匯出 GUID 文件：
設備啟動或密碼修改後，可以匯出 GUID 檔，用以忘記密碼時重置密碼。
前提條件
執行匯出 GUID 檔操作前，請確認已將 U 盤正確插入到 USB 介面。
操作步驟
- 進入匯出 GUID 檔介面。
- 選擇匯出的設備名稱和資料夾。
- 按一下匯出即可匯出 GUID 檔到 U 盤的指定資料夾目錄下。
彈出的提示框中，按一下確定
手動添加ip cam：
手動添加時，使用者需要手動輸入 IP 設備的 IP 位址、
用戶名和密碼添加至 NVR。
操作步驟
- 進入 IP 通道添加介面。
- 選擇 通道管理 → 通道配置 → IPC 通道 ，按一下自訂添加。
在預覽介面，選擇一個空閒的視窗，按一下視窗中間的+

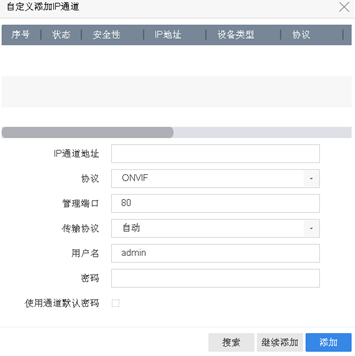

1、輸入 IP 通道位址、協議、管理埠、傳輸協定、用戶名和密碼。
IP 通道地址
待接入設備的 IP 位址。管理埠 取值範圍：1～65535。
2、可選操作: 勾選使用通道預設密碼，設備以設置的通道預設密碼添加 IP 設備。
按一下添加，完成操作。
3、可選操作: 如需繼續添加 IPC 通道，也可按一下繼續添加
自訂協議添加
自訂協定方式添加 IP 通道是指通過手動創建 IPC 的 RTSP 取流協定，
將不支援 ONVIF 標準協定或私有協定的協力廠商 IPC 接入到設備中，
從而實現預覽，重播和存儲等功能。
前提條件
添加的 IP 設備需支援標準 RTSP 取流。
請聯繫攝像機廠商獲取 IP 設備主碼流與子碼流的 URL。
操作步驟：
1.選擇 通道管理 → 通道配置 → IPC 通道 。
按一下 更多配置 → 協定管理 。

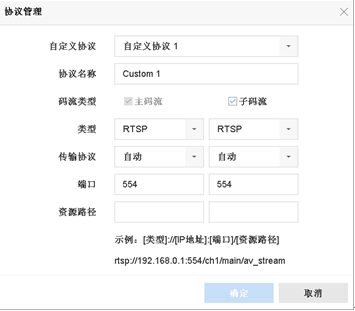

1、通過下拉式功能表選擇自訂協定編號，並輸入協定名稱。
2、設置協議參數。傳輸協議
可選自動，UDP，RTP Over RTSP 三種類型。
埠號由接入的攝像機決定，一般為 554。
資源路徑：
一般格式為：[類型]://[IP 地址]:[埠]/[資源路徑]，
如：rtsp://192.168.0.1:554/ ch1/main/av_stream
- 按一下應用，完成自訂協議設置。
- 按一下自訂添加。
- 輸入 IP 通道位址、協定類型選擇自訂的協定，並輸入用戶名和管理員密碼。
- 可選操作: 勾選使用通道預設密碼，設備以設置的通道預設密碼添加 IP 設備。
按一下添加，完成自訂協議添加
前面板
前面板按鍵及指示燈說明。

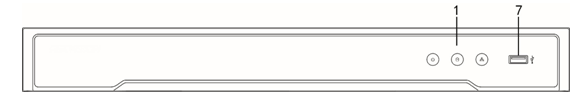

以下為 DS-7600N-I2、DS-7600N-K2 系列的前面板
|
序號 |
名稱 |
說明 |
|
1 |
電源燈 |
開啟設備後呈白色常亮。 |
|
狀態燈 |
硬碟正在讀寫時呈紅色並閃爍。 |
|
|
網傳燈 |
網路連接正常時呈白色並閃爍。 |
|
|
7 |
USB 介面 |
可外接滑鼠、U 盤、移動硬碟等設備。 |

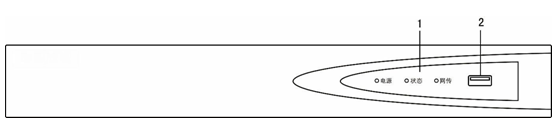

以下為 DS-7600N-I2、DS-7600N-K2 系列選配前面板
|
序號 |
名稱 |
說明 |
|
1 |
電源 |
開啟設備後面板開關鍵，呈綠色常亮。 |
|
狀態 |
硬碟正在讀寫時呈紅色並閃爍。 |
|
|
網傳 |
網路連接正常時呈綠色，並閃爍。 |
|
|
2 |
USB 介面 |
可外接滑鼠、U 盤、移動硬碟等設備。 |

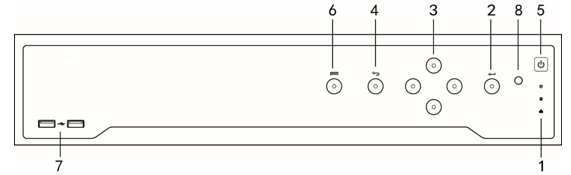

以下為
DS-8600N-I8、DS-8600N-K8、
DS-FN00MG、DS-GJZ9N08-F86 系列的前面板
|
序號 |
名稱 |
說明 |
|
1 |
電源燈 |
開啟設備後呈白色常亮。 |
|
狀態燈 |
硬碟正在讀寫時呈紅色並閃爍。 |
|
|
網傳燈 |
網路連接正常時呈白色，並閃爍。 |
|
|
2 |
確認鍵 |
功能表模式的確認操作。 勾選核取方塊和 ON/OFF 的切換。 重播狀態下，表示開始/暫停播放。在單幀播放時表示幀進。 自動輪巡預覽狀態下，可以暫停/恢復自動輪巡。 |
|
3 |
方向鍵 |
功能表模式時，移動功能表設置項活動框，選擇功能表設置項資料。 重播狀態下 上：重播加速。
下：重播減速。
|
|
序號 |
名稱 |
說明 |
|
|
|
左：上一通道（單通道重播）、上一檔（外部檔重播）。右：
下一通道（單通道重播）、下一檔（外部檔重播）。
預覽狀態下，上下方向鍵切換預覽通道、左右方向鍵表示前一
屏或後一屏。 雲台控制狀態下，控制雲台轉動。 |
|
4 |
返回鍵 |
返回到上級菜單 |
|
5 |
開關鍵 |
開啟/關閉設備。 |
|
6 |
菜單鍵 |
進入預覽介面。 重播狀態下，顯示/隱藏重播控制介面。 |
|
7 |
USB 介面 |
可外接滑鼠、U 盤、移動硬碟等設備。 |
|
8 |
紅外接收口 |
遙控器操作使用。 |

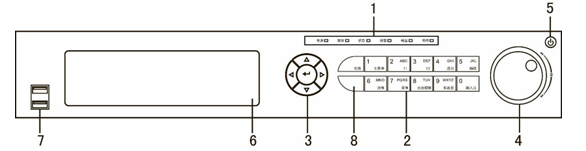

以下為 DS-7700N-I4、DS-7700N-K4 系列選配前面板
|
序號 |
名稱 |
說明 |
|
1 |
電源 |
開啟設備後面板開關鍵，呈藍色常亮。 |
|
就緒 |
正常運行狀態下呈藍色常亮。 |
|
|
狀態 |
遙控器控制狀態呈藍色常亮。 鍵盤控制狀態呈紅色常亮。 遙控器與鍵盤同時控制狀態呈紫色常亮。 其它狀態不亮。 |
|
|
報警 |
有開關量報警發生時呈紅色常亮。 |
|
|
硬碟 |
硬碟正在讀寫時呈紅色並閃爍。 |
|
序號 |
名稱 |
說明 |
|
|
網傳 |
網路連接正常時呈藍色，並閃爍。 |
|
2 |
切換 |
數位、字母輸入與複合功能鍵之間的切換。 |
|
1/主菜單 |
輸入數位 1。 進入預覽介面。 |
|
|
2ABC/F1 |
輸入數位。 輸入字母 ABC。 全選 F1 功能。 重播狀態下，正放/倒放切換。 |
|
|
3DEF/F2 |
輸入數位 3。 輸入字母 DEF。 協助工具 F2，用於屬性頁切換。 |
|
|
4GHI/退出 |
輸入數位 4。 輸入字母 GHI。 退出本級功能表，返回上級功能表。 |
|
|
5JKL/編輯 |
輸入數位 5。 輸入字母 JKL。 刪除游標前的字元。 勾選核取方塊和 ON/OFF 的切換。 重播狀態下，開始/結束錄影的剪輯。 |
|
|
6MNO/放像 |
輸入數位 6。 輸入字母 MNO。 預覽狀態下，進入按通道快捷重播介面。 重播狀態下，打開/關閉聲音。 雲台控制狀態下，進入自動掃描狀態。 |
|
|
7PQRS/錄影 |
輸入數位 7。 輸入字母 PQRS。 手動錄影快速鍵，可直接進入手動錄影操作介面，手動開啟/ 停止錄影。
|
|
|
8TUV/雲台控制 |
輸入數位 8。 輸入字母 TUV。 預覽狀態下，進入雲台控制介面。 |
|
|
9WXYZ/多畫面 |
輸入數位 9。 輸入字母 WXYZ。 預覽時畫面分割模式切換 |
|
序號 |
名稱 |
說明 |
|
|
0/輸入法 |
輸入數位 0。 輸入法（數位、英文、中文、符號）之間的切換。（先按編輯
按鍵，才有效） 按兩下可進行主輔口輸出切換控制。 |
|
3 |
方向鍵 |
功能表模式時，移動功能表設置項活動框，選擇功能表設置項資料。 重播狀態下 上：重播加速。
下：重播減速。 左：上一通道（單通道重播）
、上一檔（外部檔重播）。右：下一通道（單通道重播）、下一
檔（外部檔重播）。
預覽狀態下，上下方向鍵切換預覽通道、左右方向鍵表示前一
屏或後一屏。 雲台控制狀態下，控制雲台轉動。 |
|
確認（Enter） |
功能表模式的確認操作。 勾選核取方塊和 ON/OFF 的切換。 重播狀態下，表示開始/暫停播放。在單幀播放時表示幀進。 自動輪巡預覽狀態下，可以暫停/恢復自動輪巡。 |
|
|
4 |
穿梭鍵 |
功能表模式時 外圈：左右移動菜單設置項活動框；
內圈：上下移動菜單設置項活動框。 重播狀態下 外圈：順時針旋轉可加速播放，逆時針旋轉可減速播放； 內圈：順時針旋轉可向前跳 30s，逆時針旋轉可向後跳 30s；
重定按正常速度播放。 預覽狀態下，切換預覽通道。 雲台控制狀態下，控制雲台轉動。
外圈：左右轉動； 內圈：上下轉動。 |
|
5 |
開關鍵 |
開啟/關閉設備。 |
|
6 |
內置燒錄機 |
燒錄機燒錄備份使用（選配）。 |
|
7 |
USB 介面 |
可外接滑鼠、U 盤、移動硬碟等設備。 |
|
8 |
紅外接收口 |
遙控器操作使用。 |

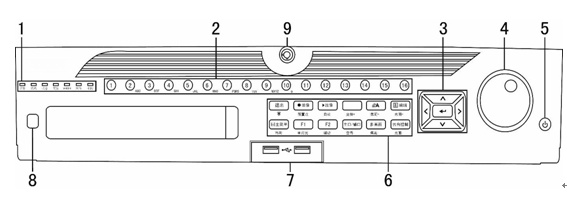

以下為 DS-9600N-I8、DS-FN00DG、DS-GJZ9N08-F96 系列前面板
|
序號 |
名稱 |
功能說明 |
|
1 |
報警 |
有開關量報警發生時呈紅色常亮。 |
|
就緒 |
正常運行狀態下呈藍色常亮。 |
|
|
狀態 |
遙控器控制狀態呈藍色常亮。 鍵盤控制狀態呈紅色常亮。 遙控器與鍵盤同時控制狀態呈紫色常亮。 其他狀態不亮。 |
|
|
硬碟 |
硬碟正在讀寫時呈紅色並閃爍。 |
|
|
MODEM |
預留。 |
|
|
網傳 |
網路連接正常時呈藍色，並閃爍。 |
|
|
佈防 |
佈防後藍色常亮，撤防後燈滅，通過長按逸出鍵 3s 可進行布撤防切換。 |
|
|
2 |
數字鍵 |
預覽或雲台控制狀態下，用來選擇顯示的通道畫面，顯示的通道畫面與所按數位鍵對應。 在字元編輯狀態下，用來輸入數位及字元。 全天重播狀態下，可進行通道選擇。 藍色表示正在錄影，紅色表示正在網傳，粉色表示既在錄影又在網傳。 |
|
3 |
確認鍵 |
功能表模式的確認操作。 勾選核取方塊和 ON/OFF 的切換。 重播狀態下，表示開始/暫停播放。在單幀播放時表示幀進。 自動輪巡預覽狀態下，可以暫停/恢復自動輪巡。 |
|
方向鍵 |
功能表模式時，移動功能表設置項活動框，選擇功能表設置項資料。 重播狀態下 上：重播加速。 |
|
序號 |
名稱 |
功能說明 |
|
|
|
下：重播減速。 左：上一通道（單通道重播）、上一檔（外部檔重播）。右：
下一通道（單通道重播
）、下一檔（外部檔重播）。
預覽狀態下，上下方向鍵切換預覽通道、左右方向鍵表示前一
屏或後一屏。 雲台控制狀態下，控制雲台轉動。 |
|
4 |
穿梭鍵 |
功能表模式時，可上下移動菜單設置項活動框。 重播狀態下，順時針旋轉可向前跳 30s，逆時針旋轉可向後跳30s。 預覽狀態下，切換預覽通道。 雲台控制狀態下，控制雲臺上下轉動。 |
|
5 |
開關鍵/電源指
示燈 |
開啟/關閉設備。 |
|
6 |
退出 |
返回到上級菜單。 預覽狀態下，長按 3s 一鍵布撤防。 |
|
錄影/預置點 |
手動錄影快速鍵，可直接進入手動錄影操作介面，手動開啟/
停止錄影。 雲台控制狀態下，調用預置點。 重播狀態下，打開/關閉重播聲音。 |
|
|
放像/自動 |
重播快速鍵，可直接進入錄影全天重播介面。 雲台控制狀態下，可啟動自動掃描。 |
|
|
變倍+ |
雲台控制狀態下，變倍控制。 |
|
|
A/焦距+ |
輸入法（數位、英文、中文、符號）之間的切換。 雲台控制狀態下，焦距控制。 |
|
|
編輯/光圈+ |
進入編輯狀態。 刪除游標前的字元。 雲台控制狀態下，光圈控制。 重播狀態下，開始/結束錄影的剪輯。 勾選核取方塊和 ON/OFF 的切換。 進入或退出資料夾。 |
|
|
主菜單/雨刷 |
進入預覽介面。 長按 5s 按鍵音啟停。 雲台控制狀態下，雨刷控制。 重播狀態下，顯示/隱藏重播控制介面。 |
|
序號 |
名稱 |
功能說明 |
|
|
F1/燈光 |
列表全選。 雲台控制狀態下，燈光控制。 重播狀態下，倒放和正放切換。 |
|
F2/輔助 |
功能表屬性頁切換鍵。 同步重播通道切換。 |
|
|
主口/輔口/變倍- |
主輔口輸出切換控制。 雲台控制狀態下，變倍控制。 |
|
|
多畫面/焦距- |
預覽時多畫面切換鍵。 雲台控制狀態下，焦距控制。 |
|
|
雲台控制/光圈 |
進入雲台控制介面。 雲台控制狀態下，光圈控制。 |
|
|
7 |
USB 介面 |
可外接滑鼠、U 盤、移動硬碟等設備。 |
|
8 |
紅外接收口 |
遙控器操作使用。 |
|
9 |
面板鎖 |
可使用專用鑰匙鎖定/解鎖前面板。 |

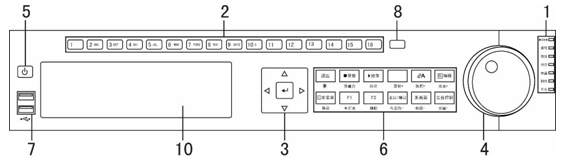

以下為 DS-FN00CG 系列前面板
|
序號 |
名稱 |
功能說明 |
|
1 |
報警 |
有開關量報警發生時呈紅色常亮。 |
|
就緒 |
正常運行狀態下呈藍色常亮。 |
|
|
狀態 |
|
|
序號 |
名稱 |
功能說明 |
|
|
硬碟 |
硬碟正在讀寫時呈紅色並閃爍。 |
|
MODEM |
預留。 |
|
|
網傳 |
網路連接正常時呈藍色，並閃爍。 |
|
|
佈防 |
佈防後藍色常亮，撤防後燈滅，通過長按逸出鍵 3s 可進行布撤防切換。 |
|
|
2 |
數字鍵 |
|
|
3 |
確認鍵 |
|
|
方向鍵 |
上：重播加速。
下：重播減速。 左：上一通道（單通道重播）、上一檔（外部檔重播）。右：下
一通道（單通道重播）、下一檔（外部檔重播）。
|
|
|
4 |
穿梭鍵 |
|
|
5 |
開關鍵/電源指
示燈 |
開啟/關閉設備。 |
|
6 |
退出 |
|
|
序號 |
名稱 |
功能說明 |
|
|
錄影/預置點 |
|
|
放像/自動 |
|
|
|
變倍+ |
雲台控制狀態下，變倍控制。 |
|
|
A/焦距+ |
|
|
|
編輯/光圈+ |
|
|
|
主菜單/雨刷 |
|
|
|
F1/燈光 |
|
|
|
F2/輔助 |
|
|
|
主口/輔口/變 倍- |
|
|
|
多畫面/焦距- |
|
|
|
雲台控制/光圈 |
|
|
|
7 |
USB 介面 |
可外接滑鼠、U 盤、移動硬碟等設備。 |
|
8 |
紅外接收口 |
遙控器操作使用。 |
|
10 |
內置燒錄機 |
燒錄機燒錄備份使用（選配）。 |
