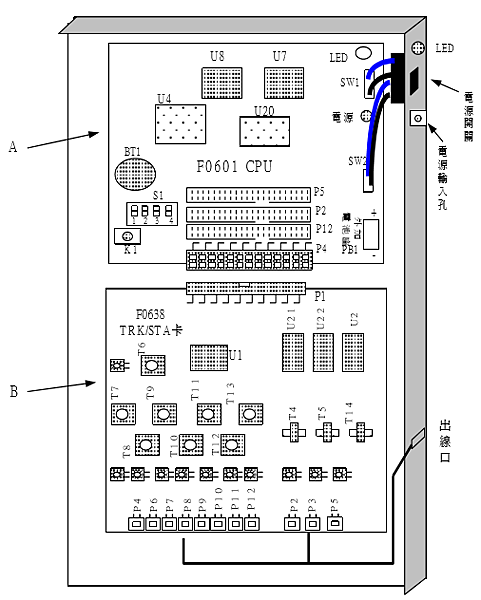

聯盟ISDK-616 系統組裝圖

出廠基本裝置：

位置【A】在 F0601 CPU 卡 P5 位置裝上 F0658 (DISA_CID 卡)

位置【B】裝F0638(3 外線/8 內線卡)


 註 1：

位置【A】僅可加裝 F0610 多功能卡或 F0611 門口機卡一片

位置 【B】僅可加裝 F0638(3 外線/8 內線卡)一片

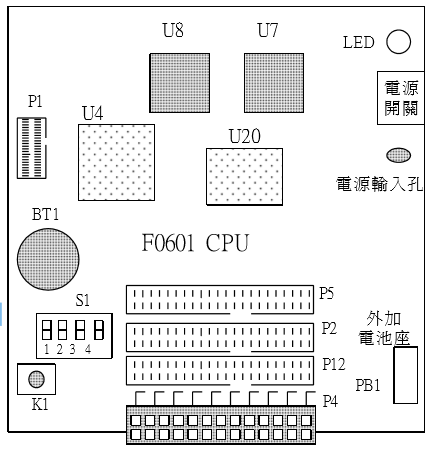

F0601 CPU 板連接圖:

 S1 DIP Switch 1 是 CPU 記憶體的備用電池開關,在工作時必須切至 ON,以確保資料完整。

 DIP Switch 2 on 程式設定分機可用程式設定密碼(原始值:2656)進入程式設定

DIP Switch 4 on 所有分機皆可使用設定密碼進入程式設定


 若 DIP Switch 2,3 off 4 on 再開機或按【重置鍵】則系統會做總清除。

  P5  連接 F0658 PCB 1.5. 6  P1、P2 連接 F0610 PCB 或 F0611 PCB

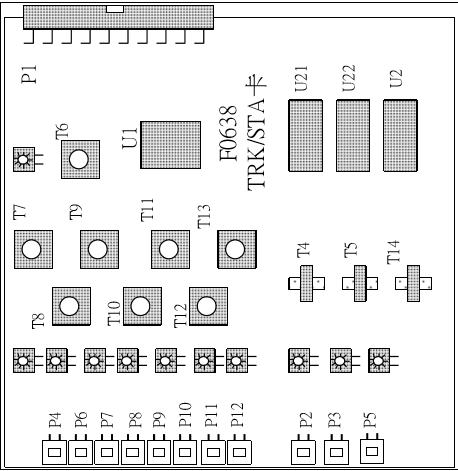

 F0638  3 外線/8 內線板連接圖:

 P1 利用連接線與 F0601 連接。

 P2、P3、P5 為外線插座。

 P4、P6~P12 為內線插座,每一埠只能裝一台話機。

 線材為 0.55mm 二蕊對絞線為例 按鍵話機內線卡端子座 |<--最長 300 公尺-->|


註:話機距離依線材品質,實際距離會不同

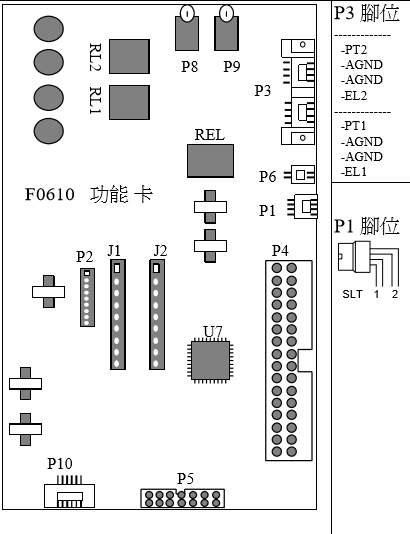

 F0610 多功能卡連接圖:

P1 位置可裝單機二台或裝門口機二個, 當連接門口機時須將門口機做修改。

P3 為二組電鎖連接座。

 P10 為 RS-232 連接座。

 P4、P5 利用連接線與 F0601 連接,此板須堆疊在 F0601 上面。

 P9 為外接保留音源輸入端。P8 為外接廣播輸出端,P6 為外接廣播開關(乾接點形式可切換給保留音使用)。

電鎖供電(P3 供電方式) J4 J5 J7 J8 短路  J3 J6 開路 乾接點  (P3 供電方式) J4 J5 J7 J8 開路  J3 J6 短路

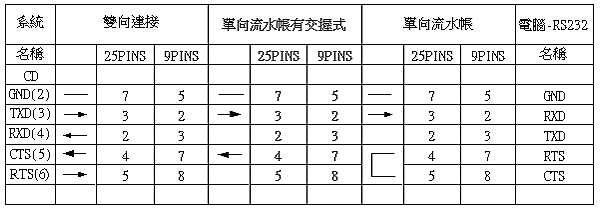

 RS-232 連接方式：


 F0658 (DSP)卡說明:

 F0658 內含 6 路 CID 及 6 路 DISA

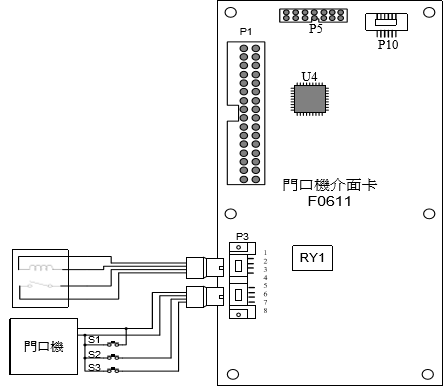

 F0611 門口機介面卡說明:

 P1 利用連接線與 F0601 連接。


  電鎖供電(P3 供電方式) J1 J3 短路  J2 開路 乾接點  (P3 供電方式) J1 J3 開路  J2 短路

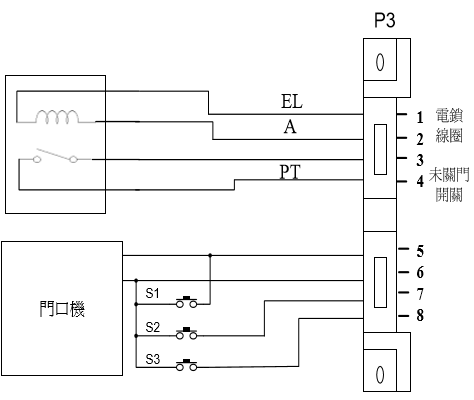

 F0611 門口機安裝說明：

  門口機卡 P3 之 Pin5,Pin6 為門口機 連接點,可接二心的門口機,若要追加按鍵

,按鍵 S1-S3 共 有 3 個可在程式設定上設定 3 個不 同響鈴群。

 電鎖安裝說明：

門口機卡P3之Pin1(EL)為電鎖供電 連接點由本系統供電控制 DC 的電 鎖,勿再外加電源。

門口機卡之 Pin4(PT)為電鎖未關門開關連接點

。而 P3 之 Pin2,Pin3 是同一接點 (A)。
