大華DVR拌線入侵和區域入侵功能操作

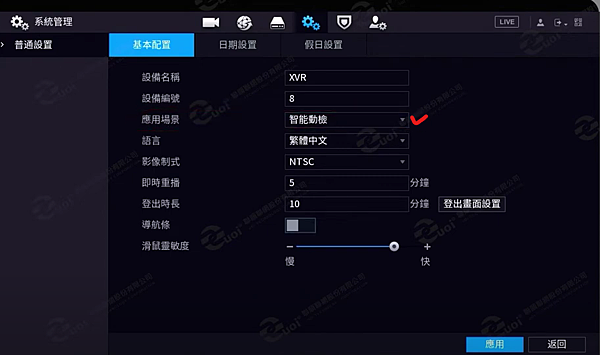

新版的要開啟

大華DVR拌線入侵和區域入侵功能操作

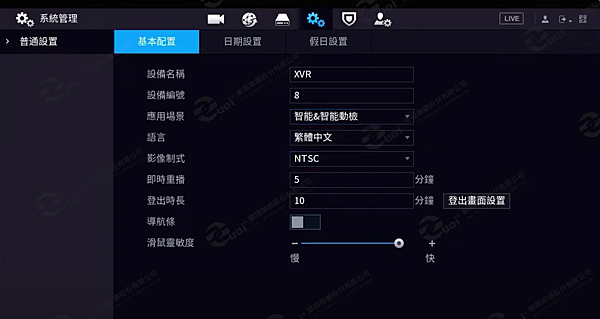

改成智能與智能動檢

大華DVR拌線入侵和區域入侵功能操作

保存後會重開機

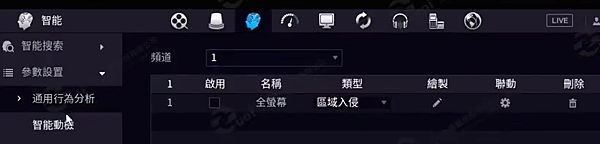

進入智能→參數設置→智能動檢

大華DVR拌線入侵和區域入侵功能操作



一、 功能說明


1.1 原理說明
拌線入侵、區域入侵是利用連續輸入的圖像序列,獲取一個背景圖像作為參考,

後續進入的圖像和背景圖像進行比對,獲取差異的像素點,

然後對這些像素點進行連通性標記,這些標記的區域即初始的目標,

然後對這些目標進行跟踪,形成連續的跟踪軌跡,

然後對上述前景以及跟踪軌跡進行分析;

與預先設置的規則信息比較,輸出報警信息。



二、使用場景和安裝步驟


2.1 使用場景


拌線入侵:只適合用於目標稀疏,目標間基本無相互遮擋的場景,

如無人值守區域的周界防範。



區域入侵:與警戒線類似,如果要檢測進入離開事件,

區域線外圍也要留有一定的目標運動空間;

只適合用於目標稀疏,目標間基本相互遮擋的場景,

如無人值守區域的周界防範。穿越區域指目標進入或者離開區域會報警。





正確場景:

大華DVR拌線入侵和區域入侵功能操作



大華DVR拌線入侵和區域入侵功能操作



錯誤場景:

大華DVR拌線入侵和區域入侵功能操作

警戒線設置在干擾區域,開關門會造成誤動作





大華DVR拌線入侵和區域入侵功能操作

檢測區域存在遮擋,警戒線兩側運動緩衝區過小





大華DVR拌線入侵和區域入侵功能操作

出入口位置,開關門自身以及由於開關門

造成光線變化都會對檢測形成很大的干擾





2.2 安裝要求
1、攝像機拍攝的基準地面保持水平,不要出現傾斜;



2、盡可能使相機的視角具有一定的俯角,一般大於20度;

     避免因平視造成目標間相互遮擋和粘連,造成誤報和漏報;



3、使用非寬動態攝像機,視野內盡量不要出現天空,

    會導致圖像過亮或局部過暗的情況,不利於檢測;



4、攝像機光軸盡可能與目標運動方向垂直,使得目標位移更加明顯,

     更利於檢測;例如翻越圍欄檢測,攝像機須順著圍欄線方向安裝;



5、攝像機室內安裝高度不低於3米,室外建議安裝高度5-10米;

     如果應用於圍牆場景,攝像機高度必須高於圍牆;



6、攝像機安裝必須穩固,避免晃動影響分析效果;



7、攝像機應盡量避免逆光安裝,在室外使用時需要使用護罩



8、需要使用補光燈的情況下,補光光線分佈均勻;

    注意補光燈不要距離攝像機過近,建議距離在2米以上;

   燈光易招惹蚊蟲,燈光和攝像機過近會增強雨雪的干擾,造成虛報。



3 配置操作


3.1 本地預覽配置
登入→主選單→設定→事件→通用行為分析

(如果要使用前智能,則​​需要登錄IPC的web端開啟智能方案配置中關於通用行為分析的使能;

 私有協議對接時默認使用的是前智能,若要使用後智能則需要將協議修改為ONVIF協議)





大華DVR拌線入侵和區域入侵功能操作

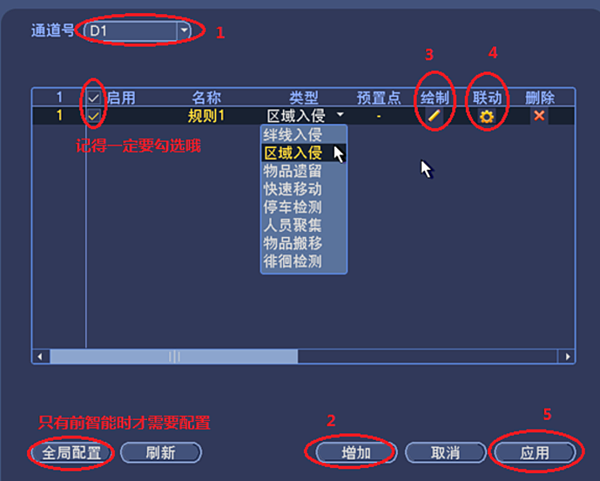

步驟1 .選擇通道

步驟2.點擊增加,選擇物拌線入侵或者區域入侵

步驟3.點擊繪製按鈕,進入下圖的操作

大華DVR拌線入侵和區域入侵功能操作

大華DVR拌線入侵和區域入侵功能操作

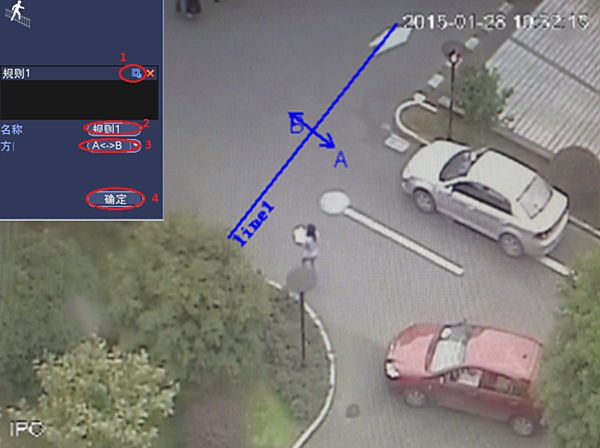

     ①點擊1進入下圖,確定目標過濾物的大小,

目標過濾可以設置最大目標和最小目標,表示能檢測到的最大和最小目標。

大華DVR拌線入侵和區域入侵功能操作

   ②點擊繪製規則,在通道圖像中按實際需要繪畫一條警戒線

      程序根據選擇的方向判定目標絆線入侵時是否產生智能報警;也可繪製警戒區域,

     當目標按照設定的運動方向穿越警戒線或者警戒區域時,

     會觸發報警,並創建規則名稱

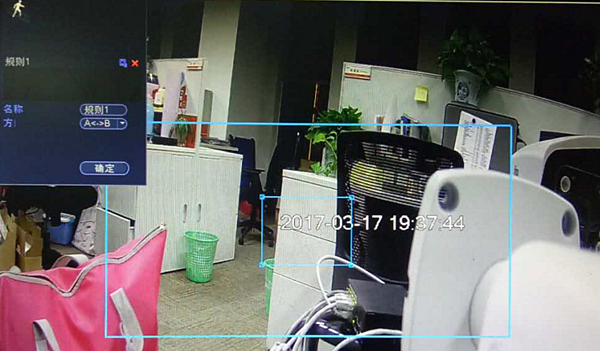

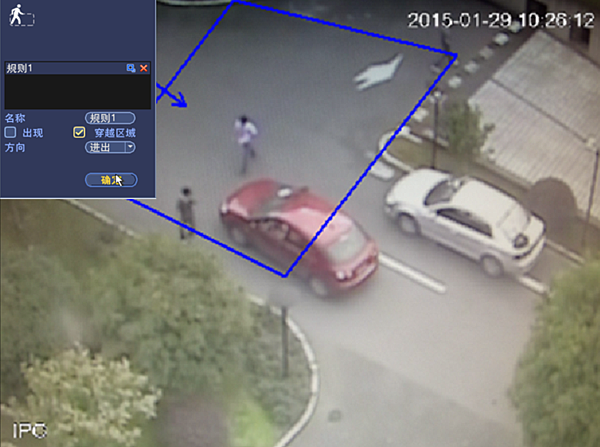

   ③如果是拌線入侵,則需要選擇方向,A->B,A<-B或A<->B;如果是區域入侵則需要選擇:

       “出現”還是“穿越區域”,方向需要選擇“進入”、“離開”、“進出”中的一個。



    ④點擊確定即可

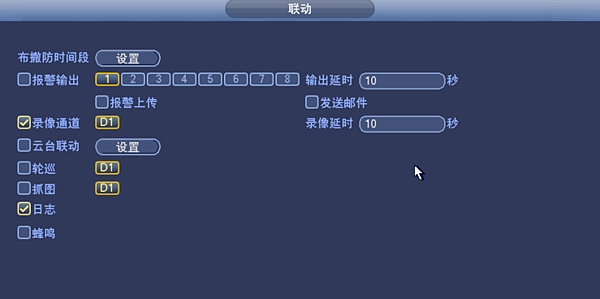

步驟4. 布撤防時間設置(默認為全天)和報警聯動設置,

 如下圖,選擇好報警聯動項之後點擊確定進行保存

大華DVR拌線入侵和區域入侵功能操作

步驟5選擇啟用,並點擊應用,配置即可生效





3.2 Web預覽配置

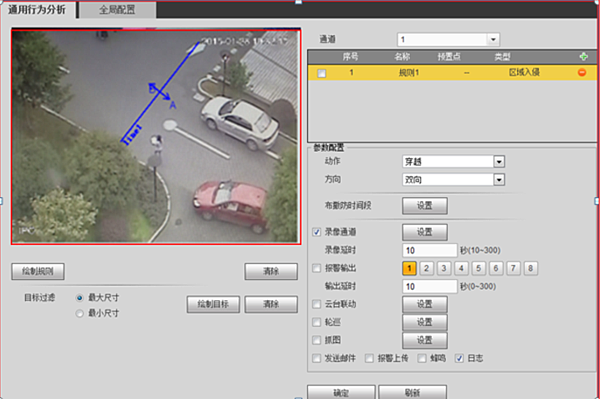

登陸web→設置頁面→事件→通用行為分析(配置步驟同本地端)





大華DVR拌線入侵和區域入侵功能操作
