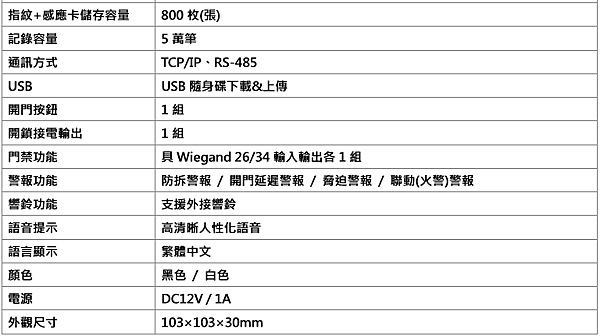

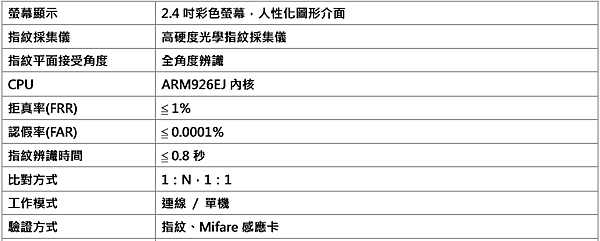

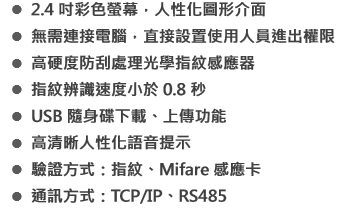

鎖接線方法如下：

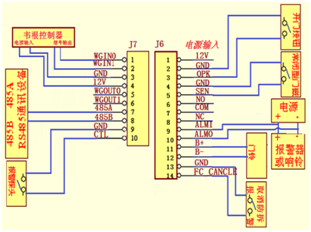

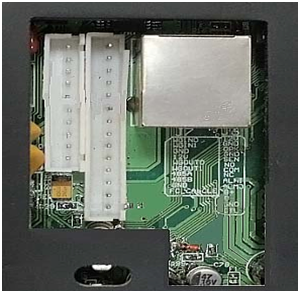

1.1接點定義說明

• J7 接點

1、WGIN0與WGIN1:韋根通訊輸入，可接韋根控制器。如韋根讀頭。

2、GND與12V:電源供電。可為韋根控制器提供電源。

3、WGOUT0與WGOUT1:韋根通訊輸出。可與韋根協定設備進行通訊。

4、485A與485B:  485通訊端子.可接485轉換器與電腦進行通訊。

5、GND與FC_CANCLE:取消被拆報警接線端。可接單刀單擲開關。

• J6 接點

1、12V與GND：電源輸入端（設備供電端子）。

2、GND與OPK: 開門按鈕接線端。

3、GND與SEN: 門磁感應輸入端。

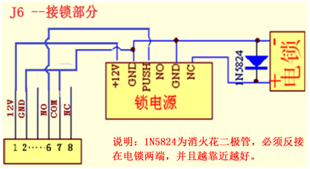

4、NO、COM、NC:門鎖控制接線端。具有常開、常閉接法。

（具體接線方法見“接線簡要說明：圖1”）

5、ALMI與ALMO:報警輸入與輸出端。可接報警器。

6、B+與B-：門鈴接線端。通過本設備門鈴鍵控制門鈴，通知門內人員有客來訪。

7、GND與CTL:火警探子輸入。

圖 1指紋門禁考勤一體機外觀示意圖（正面）

2.1       按鍵說明按鍵佈局如圖所示：

按鍵功能說明如圖2

圖2

1. 菜單概況

在設備處於待機狀態時，長按【MENU】鍵1秒進入操作主功能表。若要對具體項目操作時，可通過“上下方向鍵”進行功能表選擇、OK鍵（與MENU鍵同一個鍵）進行操作。

【主菜單構成】

主功能表包含使用者管理、記錄管理、U盤管理、配置選項、門禁管理和設備資訊六個大項，各功能表下還包含二級、三級菜單、有的甚至四級菜單。主功能表介面構成如下：

• 用戶管理

子功能表【登記】與【刪除】，用於用戶或管理者的指紋、和感應卡資料登記和刪除等功能操作。

• 記錄管理

包括【記錄查詢】、【記錄設置】、【資訊通知】、【記錄資訊】、【考勤時段】子功能表。使用者可查詢記錄，設置和設置通知等多項內容。詳細見說明第4章。

• U盤管理

子功能表【下載資料】或【上傳數據】。在此可備份資料和恢復資料。詳細範圍和操作見第5章。

• 配置選項

子功能表包含【系統設置】、【通訊設置】、【採集儀】、【響鈴設置】、【電源管理】、【系統自檢】。

• 門禁管理

子功能表包含【門鎖設置】、【用戶控制】、【脅迫動作】、【通行時段/時組/時區】

• 設備資訊

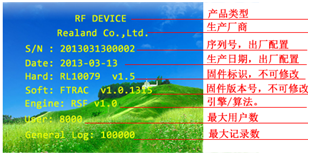

此處查看本設備的序號、生產日期、硬體/軟體版本、機器版本、指紋數等資訊。

1. 入門操作
2. 開機

將電源線連接好，按 【POW/ESC】鍵開機（默認為自動開機，用戶可自行設置成手動開機），液晶顯示幕顯示開機介面同時伴有一段音樂長響。）

注意：指紋開門器的電源必須為直流12V電源。

• 進入菜單

長按【MENU/OK】鍵1秒可進入主功能表，使用者選擇進入【使用者管理】、【記錄管理】、【U盤管理】、【配置選項】、【門禁管理】和【設備資訊】功能表。

注意：若登記了管理者，進入主功能表前，需要先通過管理者驗證。若此時無法正常進入功能表，需要通過軟體連接機器後，進行取消管理員許可權的操作 。

用戶管理

圖 2 使用者管理下級功能表示意圖

操作方式：按▲、q鍵選擇不同功能表，按【MENU/OK】鍵進入所選功能表下級介面。

選擇【登記】或【刪除】，可對指紋、感應卡或刪除登記資料進行操作。

其中【登記】介面可設置【使用者號碼】、【姓名】、【許可權】、【備註】。

設置下一步是選擇指紋、感應卡、指紋+卡 進行登記操作。

注：【姓名】、【備註】使用者可通過軟體上傳到機器，在本機輸入操作硬體不支援。

【刪除】輸入用戶號碼或驗證確定號碼即可進行對某個員工資料進行刪除操作。

本說明書第三章將詳細說明操作。

• 記錄管理

操作方式：按▲、q鍵選擇不同功能表，按【MENU/OK】鍵進入所選功能表下級介面。

圖 3 記錄管理下級功能表示意圖

【記錄查詢】可選擇查詢出入或管理記錄。通過輸入號碼或指紋驗證確認員工並查詢歷史記錄。

【記錄設置】可設置管理警告、出入警告數量、考勤間隔和刪除操作。

【資訊通知】可設置10組具體日期、具體時間和具體內容進行顯示通知。

【記錄資訊】可查詢設備所有記錄數目。

【考勤時段】可設置24組不同時間範圍的狀態，如：08：00—12：00狀態：上班；3：00—17：00狀態：下班。

• U盤管理

操作方式：按▲、q鍵選擇不同功能表，按【MENU/OK】鍵進入所選功能表下級介面。

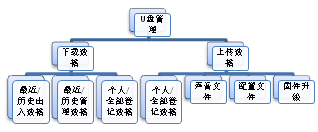

圖 4 U盤管理下級功能表示意圖

【下載資料】使用者可下載最近/歷史的出入/管理資料、個人/全部的登記資料。

【上傳資料】可上傳個人/全部的登記資料、音效檔、設定檔、固件升級。

配置管理

操作方式：按▲、q鍵選擇不同功能表，按【MENU/OK】鍵進入所選功能表下級介面。

【系統設置】可根據習慣進行語言、介面、時間日曆、音量管理數，ID卡號長度、識別模式等進行設置。詳細範圍和操作見第6章。

【通訊設置】可設置機器號、TCP/IP參數、TCP/IP埠、RS485通訊。

【采 集 儀】可進行指紋更新選擇、靈敏度調整。

【響鈴設置】可設置24組不同時間點、週期和響鈴時長的響鈴。

【電源管理】可設置返回介面時間、定時/自動關機選擇、休眠時間、響鈴選擇、通電自動開機以及啟用電源按鈕選擇。

【系統自檢】可檢查採集儀、感應卡、顯示幕、語音、按鍵是否正常。

• 門禁管理

操作方式：按▲、q鍵選擇不同功能表，按【MENU/OK】鍵進入所選功能表下級介面。

圖 6 門禁管理下級功能表示意圖

【門鎖設置】可進行門鎖的相關設置。

【用戶控制】可對用戶進行特定設置。

【脅迫動作】可啟用或禁止脅迫以及脅迫相關動作操作。

【通行時段】可對31天不同時間段通行設置。

【通行時組】可對31組範圍進行設置。

【通行時區】可對31組範圍進行設置。

Ø   設備資訊

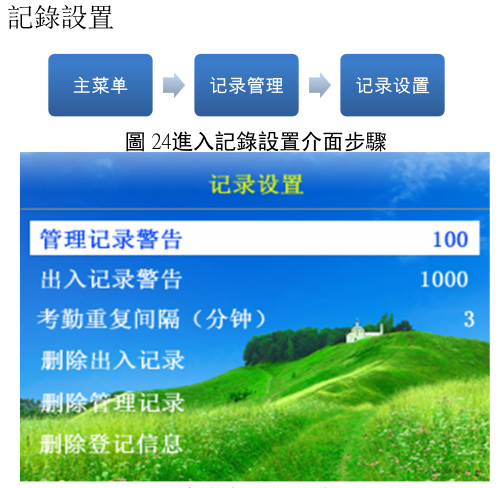

管理記錄警告

管理員操作產生的日誌記錄存儲空間為1000條，當剩下100條存

儲空間的時候，管理員進入開門器功能表會提示超出管理記錄

警告。此項設置默認為100，

可按一下【MENU/OK】鍵進行調整。

 出入記錄警告

員工考勤記錄存儲空間為5萬條，當存儲空間剩下1000條的時候

，打卡考勤時會提示超出考勤記錄警告。此項默認設置為

1000，可按一下【MENU/OK】鍵進行調整。

 考勤重複間隔（分鐘）

此項默認設置為3分鐘，最大可設置為255分鐘。如設置為3分鐘

，即3分鐘內重複考勤只記錄第一次打卡時間。

 刪除出入記錄

刪除員工的所有出入記錄，此項只能刪除所有出入記錄，不可

分時段刪除，刪除前請先下載資料。

 刪除管理記錄

刪除所有管理記錄。

 清空登記資訊

此操作清空所有登記資訊，比如本機登記的所有指紋、卡等資

訊。
